KVTF-135kVA/108kV 变频串联谐振试验装置

一、概述

    KVTF-135kVA/108kV变频串联谐振耐压试验装主要用于35kV电缆1公里、10kV电缆2公里、35kV及以下变压器、发电机、高压开关等设备的交流耐压试验。一套设备解决了35kV及以下电力设备交流耐压试验。

二、使用范围：

1. 满足35kV，300mm2，1000m交联电缆的交流耐压试验，试验电压52kV。
2. 满足10kV，300mm2，2000m交联电缆的交流耐压试验，试验电压22kV。
3. 满足10kV，断路器交流耐压试验，试验电压42kV。
4. 满足10kV，电力变压器交流耐压试验，试验电压28kV。
5. 满足10kV，汽轮发电机交流耐压试验，试验电压20kV。
6. 满足10kV，电动机交流耐压试验，试验电压20kV。
7. 满足35kV，电力变压器交流耐压试验，试验电压76kV。
8. 满足35kV，GIS高压开关、互感器、母排、绝缘子等交流耐压试验，试验电压95kV。

三、功能特点：

1. 装置具有过压、过流、零位启动、系统失谐（闪落）等保护功能，过压过流保护值可以根据用户需要整定。
2. 整个装置单件重量很轻，最大不超过40kg，便于现场使用。
3. 装置具有2工作模式：自动模式、手动模式。
4. 自动滚动保存数据和实时时间，方便随时调出打印。
5. 装置自动扫频时频率起点可以在规定范围内任意设定，同时彩色液晶大屏幕显示扫描谐振、升压、记时曲线方便使用者直观了解是否找到谐振点。

四、总体技术参数；

1. 额定电压：108kV-满足35kV电力系统交流耐压试验；
2. 输出电压波形畸变率：<1.0％
3. 允许连续工作时间：额定条件下一次性工作30分钟，对电缆耐压时，满足连续工作60分钟
4. 装置自身品质因数：Q>50
5. 电缆试验时满负荷下品质因数：Q>30（与负载相关）
6. 输入电源：单相380V/220V
7. 频率调节范围：30Hz-300Hz

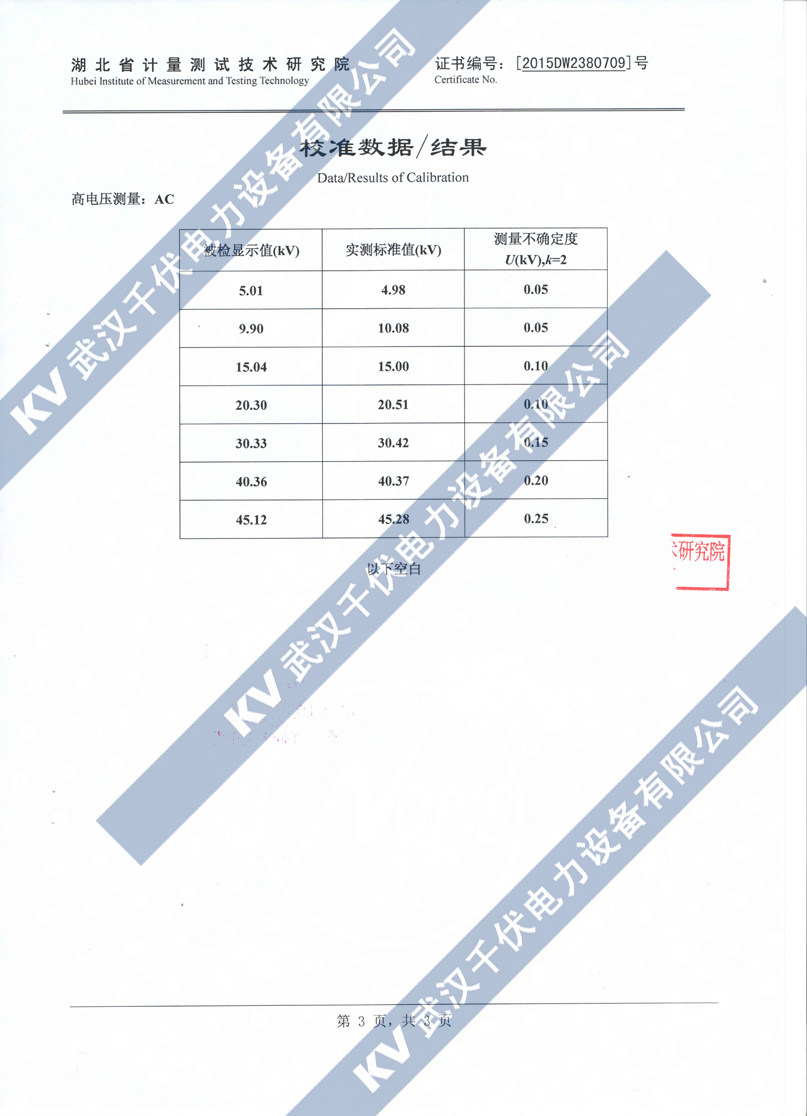

8. 系统测量精度：1.5％
9. 装置具有过压、过流、零位启动等保护功能

五、分项技术参数

1. 电源控制箱 1台
   • 额定功率：7.5kW；
   • 输入电压：单相380V/220V±15% 50Hz
   • 输出电压：0～400V可调
   • 输出电压频率：30～300Hz
   • 0.1Hz步进可调
   • 频率不稳定度≤0.02%
   • 输出电流：0～18.75A
2. 电抗器 4台
   • 额定工作电压：27kV
   • 额定工作电流：1.25A
   • 额定电感量：90H
   • 连续工作时间：60分钟
   • 温升：小于60度
   • 工作频率：30-300Hz
3. 励磁变压器 1台
   • 额定容量：7.5kVA
   • 输入电压：400V/200V
   • 输出电压：1.5kV/3kV/5kV
   • 输出电流：5A/2.5A/1.5A
4. 电容分压器 1台
   • 电容量：1000pF
   • 额定电压：120kV
   • 工作频率：30～300HZ
