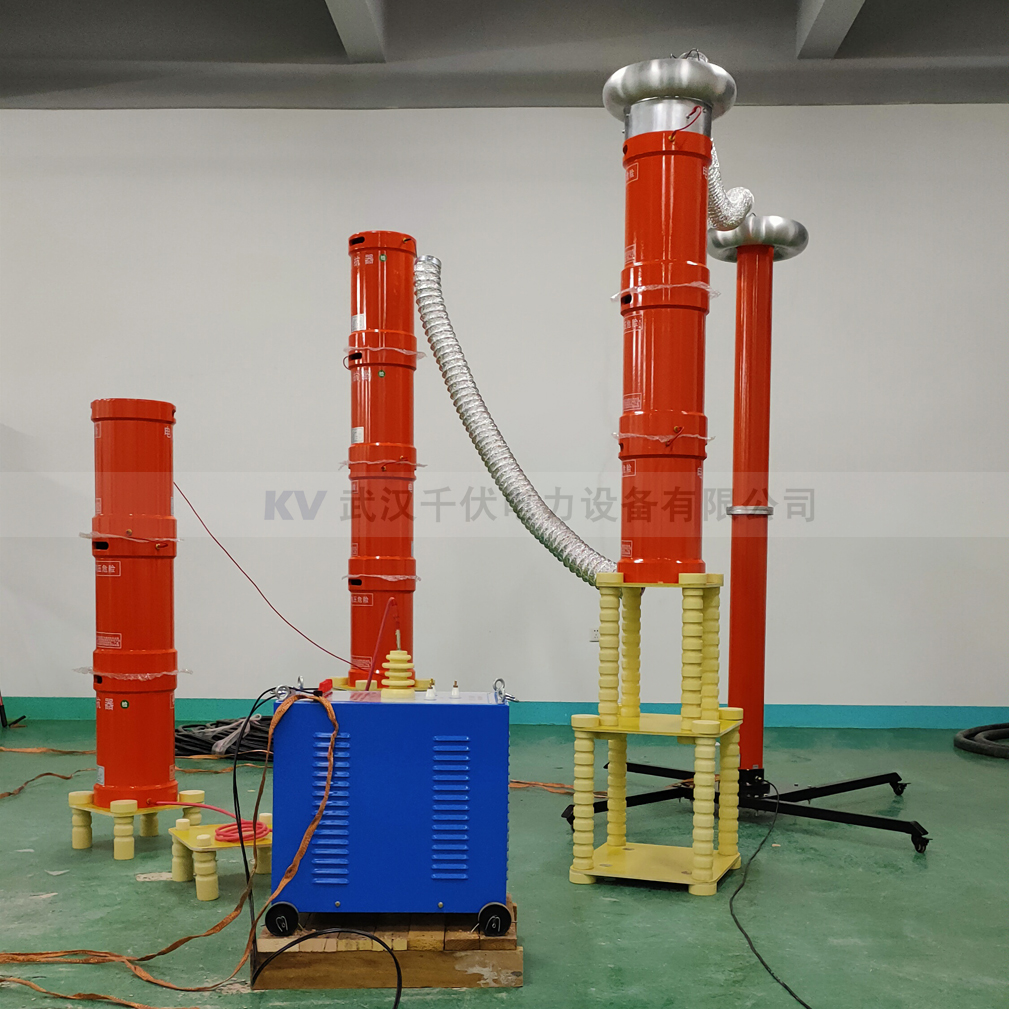

KVTF-270kVA/270kV 串联谐振耐压试验装置
一、概述
KVTF-270kVA/270kV变频串联谐振耐压试验装基本可以完成110kV及以下所有电力设备及电缆的交流耐压试验，一款设备在手，所有试验都不愁。本产品体积小，单体重量轻，每件不超过５０公斤。适合搬运到现场使用，是电力工程公司，发供电单位进行耐压试验的必备工具。
二、使用范围：
- 10kV，240mm²及以下，3km电缆交流耐压试验，最大电容量≤1.03μF，试验频率为30-300Hz，最高试验电压22kV。
- 35kV，300mm²及以下，1km电缆交流耐压试验，最大电容量≤0.1945μF，试验频率为30-300Hz，最高试验电压52kV。
- 110kV，300mm²及以下，0.6km电缆交流耐压试验，最大电容量≤0.044μF，试验频率为30-300Hz，最高试验电压128kV。
- 110kV，22000kVA电力变压器的交流耐压试验，最大电容量≤0.015μF，试验频率为45-65Hz，最高试验电压160kV。
- 110kV多组合开关柜、互感器、绝缘子、穿墙母排、GIS多组合高压开关，交流耐压试验试验频率为45-65Hz，最高试验电压264kV。
三、功能特点：
- 装置具有过压、过流、零位启动、系统失谐（闪落）等保护功能，过压过流保护值可以根据用户需要整定，试品闪落时闪落保护动作并能记下闪落电压值，以供试验分析。
- 整个装置单件重量很轻，最大不超过50kg，便于现场使用。
- 装置具有四种工作模式，方便用户根据现场情况灵活选择，提高试验速度。工作模式为：全自动模式、手动模式、自动调谐手动升压模式。
- 能存储及时打印和异地打印数据，存入的数据编号是数字，方便的帮助用户识别和查找。
- 装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时彩色液晶大屏幕显示扫描谐振、升压、记时曲线方便使用者直观了解是否找到谐振点。
- 采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。
四、总体技术参数
- 额定电压：270kV--满足多组合开关柜、互感器、绝缘子、穿墙母排、GIS多组合高压开关，交流耐压试验；
- 输出电压波形畸变率：<1.0％
- 允许连续工作时间：额定条件下一次性工作30分钟，在对电缆耐压时，满足连续工作60分钟
- 装置自身品质因数：Q>50
- 电缆试验时满负荷下品质因数：Q>30（与负载相关）
- 输入电源：单相380V/220V
- 频率调节范围：30Hz～300Hz
- 系统测量精度：1.5％
- 装置具有过压、过流、零位启动等保护功能
五、分项技术参数
- 电源控制箱 1台
- 额定功率：15kW；
- 输入电压：单相 380V/220V±15% 50Hz
- 输出电压：0～400V可调
- 输出电压频率：30～300Hz
- 0.1Hz步进可调
- 频率不稳定度≤0.02%
- 输出电流：0～37.5A
- 电抗器 ６台
- 额定工作电压：45kV
- 额定工作电流：1A
- 额定电感量：120H
- 连续工作时间：60分钟
- 温 升：小于60度
- 工作频率：30~300Hz
- 励磁变压器 1台
- 额定容量：15kVA
- 输入电压：400V/200V
- 输出电压：3kV/5kV/15kV
- 输出电流：5A/3A/1A
- 电容分压器 1台
- 电容量：1000pF
- 额定电压：300kV
- 工作频率：30～300HZ
- 测试线及附件 1套
