KVTF-44kVA/44kV变频串联谐振耐压试验装置

一、概述

    KVTF-44kVA/44kV变频串联谐振耐压试验装置主要针对10kV电缆的交流耐压试验设计制造。电抗器采用多只分开设计，既可满足高电压、小电流的设备试验条件要求，又能满足象10kV电缆这样的低电压的交流耐压试验+要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。该装置主要由变频控制电源、励磁变压器、电抗器、电容分压器组成。

二、应用范围

1. 10kV/300mm2电缆1km，电容量≤0.37μF，试验频率为30-300Hz,试验电压22kV。
2. 10kV开关，绝缘子及母线交流耐压试验，试验频率为30-300Hz,试验电压不超过42kV。
3. 10KV变压器交流耐压试验，试验频率为30-300Hz，试验电压28KV。
4. 4000kW/9kV电机耐压试验，试验频率45-65Hz，试验电压15kV。

二、功能特点

1. 装置具有过压、过流、零位启动、系统失谐、高压闪络故障等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪落电压值，以供试验分析。
2. 整个装置单件重量很轻，最大不超过40kg，便于现场使用。
3. 装置具有四种工作模式，方便用户根据现场情况灵活选择，提高试验速度。工作模式为：全自动模式、手动模式、自动调谐手动升压模式。
4. 能存储及时打印和异地打印数据，存入的数据编号是数字，方便的帮助用户识别和查找。
5. 装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时彩色液晶大屏幕显示扫描谐振、升压、记时曲线方便使用者直观了解是否找到谐振点。
6. 采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。

三、总体技术参数

1. 额定电压：44kV--满足10kV开关，绝缘子及母线交流耐压试验
2. 输出电压波形畸变率：<1.0％
3. 允许连续工作时间：额定条件下一次性工作30分钟，在对电缆耐压时，满足连续工作60分钟
4. 装置自身品质因数：Q>50
5. 电缆试验时满负荷下品质因数：Q>30（与负载相关）
6. 输入电源：单相380V/220V
7. 频率调节范围：30Hz～300Hz
8. 系统测量精度：1.5％
9. 装置具有过压、过流、零位启动等保护功能

四、分项技术参数

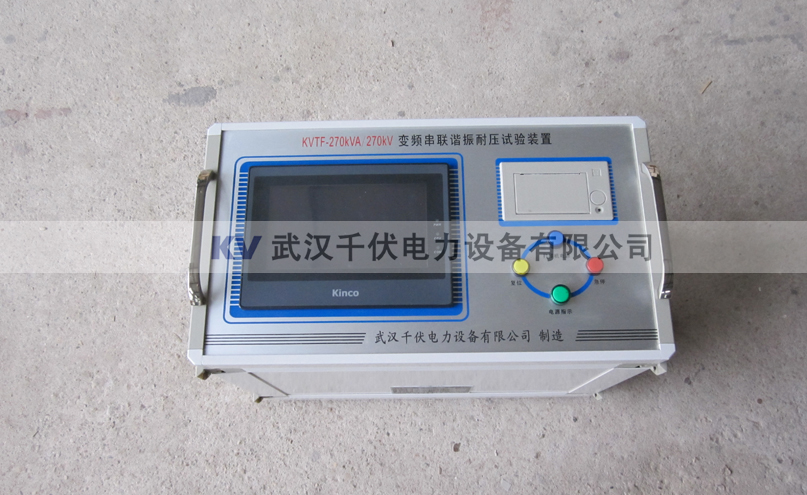

（1）电源控制箱 1台

• 额定功率：4kW；
• 输入电压：单相 380V/220V±15%  50Hz
• 输出电压：0～400V可调
• 输出电压频率：30～300Hz
• 0.1Hz步进可调
• 频率不稳定度≤0.02%
• 输出电流：0～10A

（2）电抗器2台

• 额定工作电压：22kV
• 额定工作电流：1A
• 额定电感量：112H
• 连续工作时间：60分钟
• 温    升：小于60度
• 工作频率：30~300Hz

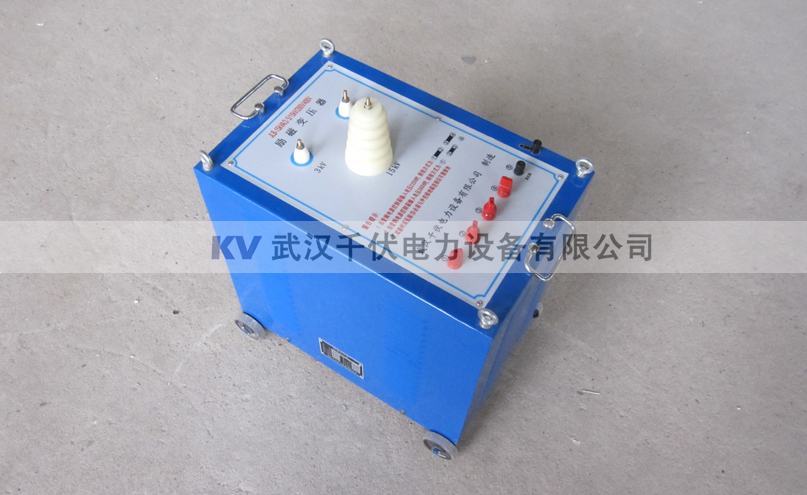

（3）励磁变压器 1台

• 额定容量：4kVA
• 输入电压：400V/200V
• 输出电压：1.5kV/3kV/5kV
• 输出电流：2.6A/1.3A/0.8A

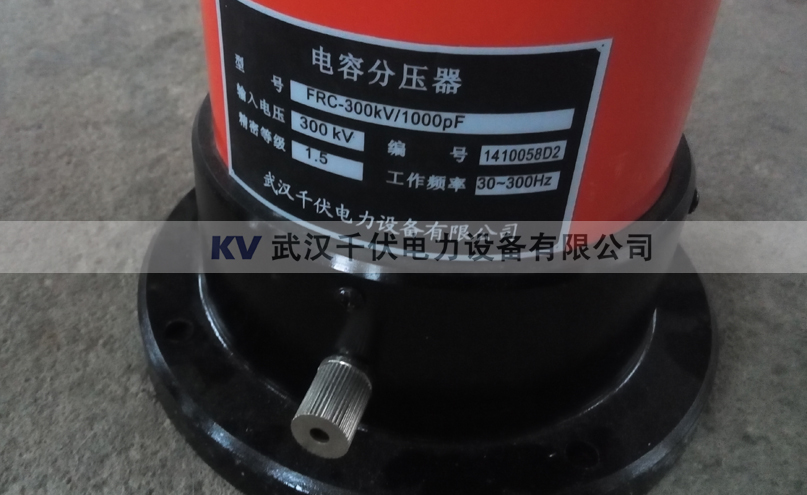

（4）电容分压器

• 电容量：2000pF
• 额定电压：50kV
• 工作频率：30～300HZ

（5）谐振电容器

• 电容量：1500pF
• 额定电压：44kV
• 工作频率：30～300HZ

（6）测试线及附件 1套
