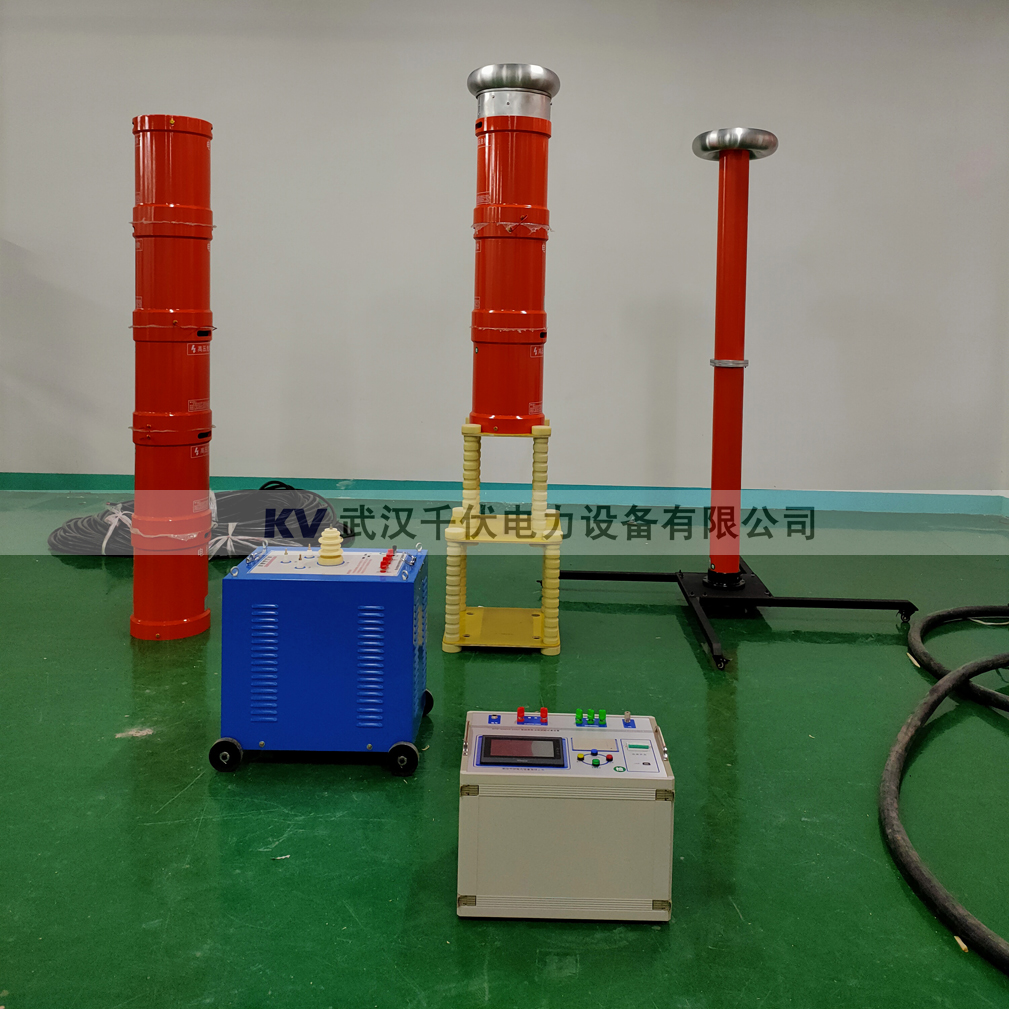

KVTF-540kVA/270kV 串联谐振耐压试验装置

一、使用范围：

1. 110kV电力变压器的交流耐压试验，电容量≤0.020μf，试验频率为45-65Hz，试验电压160kV。
2. 110kV线路绝缘子，开关,GIS,基本上属于无电容量试品，试验频率为30-300HZ，最高试验电压265KV
3. 110kV/300mm2电缆1000m，电容量≤0.147μF，试验频率为30-300Hz,试验电压128kV。

三、功能特点：

1. 装置具有过压、过流、零位启动、系统失谐（闪落）等保护功能，过压过流保护值可以根据用户需要整定，试品闪落时闪落保护动作并能记下闪落电压值，以供试验分析。
2. 装置具有四种工作模式，方便用户根据现场情况灵活选择，提高试验速度。工作模式为：全自动模式、手动模式、自动调谐手动升压模式。
3. 能存储及时打印和异地打印数据，存入的数据编号是数字，方便的帮助用户识别和查找。
4. 装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时彩色液晶大屏幕显示扫描谐振、升压、记时曲线方便使用者直观了解是否找到谐振点。
5. 采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。

四、总体技术参数

1. 额定容量：540kVA；
2. 输入电源：单相380V电压，频率为50Hz；
3. 额定电压：45kV；90kV；180KV；270kV
4. 额定电流：12A； 4A； 2 A；
5. 工作频率：30-300Hz；
6. 波形畸变率：输出电压波形畸变率≤1%；
7. 工作时间：额定负载下允许连续60min；过压1.1倍1分钟；
8. 温 升：额定负载下连续运行60min后温升≤65K；
9. 品质因素：装置自身Q≥30(f=45Hz)；
10. 保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
11. 测量精度：系统有效值1.5级；

五、分项技术参数

1. 电源控制箱 1台
   • 额定输出容量：30kW
   • 工作电源：380±10%V（单相），工频
   • 输出电压：0 – 400V，单相，
   • 额定输出电流：75A
   • 输 出 波 形：正弦波
   • 电压分辨率： 0.01kV
   • 电压测量精度：0.5%
   • 频率调节范围：20 – 300Hz
   • 频率调节分辨率：≤0.1Hz
   • 频率稳定度： 0.1%
   • 运 行 时 间：额定容量下连续60min
   • 额定容量下连续运行60min元器件最高温度≤65K;
   • 噪 声 水 平：≤50dB
2. 高压电抗器 DK-90kVA/45kV 6节
• 额定容量：90kVA;
• 额定电压：45kV；
• 额定电流：2A；
• 电 感 量：108H/单节；
• 品质因素：Q≥30 (f=45Hz)；
• 结 构：干式；
• 重 量：约80kg；
3. 激励变压器JLB-30kVA/15kV/5kV/3k/0.4kV 1台
   • 额定容量：30kVA；
   • 输入电压：380V，单相；
   • 输出电压：15kV；5kV；3kV
   • 结 构：干式；
   • 重 量：约130 kg；
4. 电容分压器FC-300 kV -700 pF 1套
• 额定电压： 300KV
• 高压电容量：700pF
• 介质损耗：tgσ≤0.5%；
• 分 压 比：1000：1
• 测量精度：有效值1.5级;
• 重 量：约20kg
5. 测试线及附件 1套
