承装（修、试）电力设施许可证所需施工机具设备清单及选型依据
承试类四级

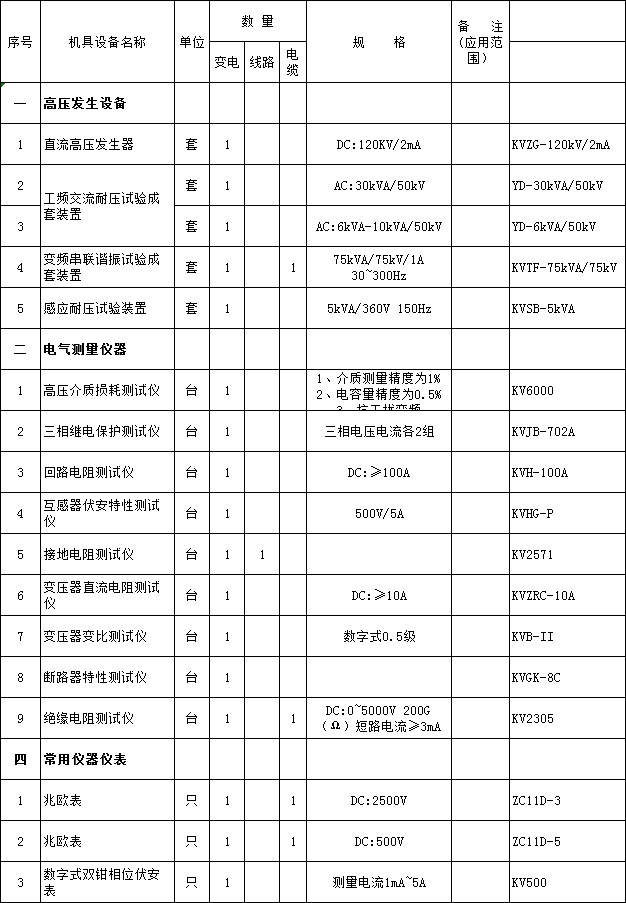

设备清单
选型依据
近几年来国家能源局电监办对电气试验监管更加严格，施工单位必须取得承装（修、试）电力设施许可证，分为五个等级。对施工设备，人员技术资格，生产管理方面进行了严格的规定。四级资质可以对35kV等级及以下电力设备进行电气试验。对于部分客户对电监办清单设备的应用范围不理解，我对35kV变电站，所有的电气试验进行了概括。
接地电阻测试：
- 使KVWR-3A大型地网接地电阻进行测试，变电站的接地电阻要求是小于4欧，实际上测量一般都在0.6欧左右。要求检查变电站墙角的母排和各开关柜连接好，开关柜柜体和里面的电气设备的接地都要接好。
35kV断路器试验：
- 绝缘电阻测试，使用KV2307兆欧表测试绝缘电阻，一般都大于标准要求，电阻超量程，大于200G欧。
- 交流耐压试验，使用KVTF-135kVA/108kV变频串联谐振试验成套装置，对断路器的断口间、相间、导电部分对地施加96kV交流电压1分钟。
- 回路电阻测试，使用KVH-100A回路电阻测试仪测试合闸后断路间的接触电阻。标准要求小于50u欧。实际测量一般都在二三十微欧。
- 高压断路器的机械特性，使用KVGK-8C高压开关机械特性进行测试，要求测试合闸时间，分闸时间，和不同期，合分闸时间一般根据断路器的出厂报告对比，一般合闸时间不大于60ms，分闸时间不大于30ms，同期不大于2ms。
- 隔离开关，负荷开关一般按需要测试绝缘电阻和交流耐压，交流耐压试验和断路器相同。
35kV互感器试验：
- 伏安特性试验，使用互感器特性综合测试仪，测试互感器的伏安特性曲线，和出厂试验对比。
- 变比试验，使用KVHG-P互感器特性综合测试仪，测试互感器的伏安特性曲线，变比误差不大于0.2%。
35kV变压器试验：
- 交流耐压，使用KVTF-135kVA/108kV变频串联谐振试验成套装置，变压器的低压绕组和外壳接地，对变压器的高压绕组施加85kV交流高压1分钟。
- 变比测试，使用KVB-II全自动变比组别测试仪测量变压器的高压对低压的变比，误差不大于0.2%。
- 直流电阻测试，使用KVZRC-10A直流电阻测试仪测量变压器各高压线圈，低压线圈的电阻值，三相不平衡不大于0.2%。
继电保护试验：
- 使用KVJB-702A继电保护测试仪测试继电保护装置的过流和速断动作的可靠性，小型变电站一般只有电流保护装置
- 过流电流一般是5A, 我们测试在0.95倍即4.75A时可靠不动作，在1.05倍即5.25A时可靠动作。
- 速断电流一般是25A,我们测试在0.95倍即23.75时可靠不动作，在1.05倍即26.25A时可靠动作。并测出动作时间。
避雷器试验：
- 绝缘电阻测试。
- 35kV的避雷器只须做直流露试验，使用KVZG-120kV/2mA直流高压发生器，电压升至泄露电流等于1mA时，比方说是78kV，按下0.75u1mA键，电压自动降到27kV*0.75,即58.5,这个时候泄露电流不大于50uA,实际上测到的一般都在1-5uA左右的比较多。
35kV电缆试验：
- 绝缘电阻测试。
- 交流耐压试验：标准要求35kV电缆应当进行交流耐压试验，条件不足的情况可以用直流代替，目前国家电网，南方电网已经不允许电缆进行直流试验，只能使用交流试验。使用KVTF-135kVA/108kV变频串联谐振耐压试验装置，比方说B相和C相及铠接地，A相加交流高压52kV一分钟。然后B相和C相分别做。
开关柜局放试验：
.
. |
