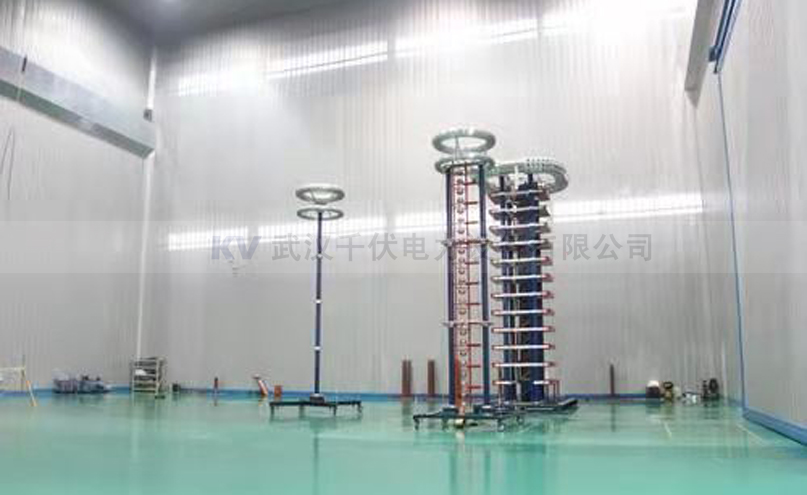

KVCY-1200kV/45kJ 雷电冲击电压发生器



一、满足标准
GB311.1-1997高压输变电设备的绝缘配合
GB/T16927.1-1997高电压试验技术
GB/T16927.2-1997高电压试验技术
GB/T16896.1-1997高电压冲击试验用数字记录仪
GB/T16896.1-2005高电压冲击测量仪器和软件
ZB F24 001-90冲击电压测量实施细则
GB191 包装运标志
GB4208 外壳防护等级
GB813-89 冲击试验用示波器及峰值表
JB/T9641－1999 《试验变压器》
GB7449-87 电力变压器和电抗器的雷电冲击和操作冲击的试验导则
GB1094.1～GB1094.5 《电力变压器》
GB/T509 《电力变压器试验导则》
JB/T501 《电力变压器试验导则》
JB/T501-1991《变压器试验技术》
IEC60-1、IEC60-2《高电压试验技术》
GB50150-91 《电气装置安装工程电气设备交接试验标准》
DL/T596/1996 《电力设备预防性试验规程》
DL/T 846.1-2003高电压测试设备通用技术条件第一部分：高电压分压器测量系统
DL/T 846.2-2004高电压测试设备通用技术条件第二部分：冲击电压测量系统
DL/T 848.5-2004高压试验装置通用技术条件?第5部分：冲击电压发生器

二、使用条件

1. 本雷电冲击电压发生器试验系统装置主要适用于3~110kV及以下电力设备产品的雷电冲击电压全波及截波试验，也可用于其它产品的冲击试验研究。
2. 海拔高度不超过1500m
3. 环境温度：-15~+50℃
4. 空气相对湿度：≤90%
5. 安装使用地点：户内使用，可移动
6. 必须设有一个可靠接地点，接地电阻<1Ω!

三、技术指标

1. 额定级电压±200kV，最大充电电流100mA.
2. 输出电压波形.
3. 在不同额定电压下和一定负荷电容时，能产生±1.2/50μS雷电冲击电压全波和±250/2500μS操作冲击电压波。
4. 利用多球截波装置可获得截波时间为2～5μS的雷电冲击电压截波，截波时间分散性的标准偏听偏差不大于150nS。
5. 电压利用系数：在不同负荷电容配备一定的冲击电容，产生1.2/50μS雷电冲击电压波和250/2500μS操作冲击电压波时，利用系数分别不小于0.85和0.70。
6. 使用持续时间：在2/3额定电压以上每两分钟充放电一次，可连续运行，在2/3额定电压以下，每分钟充放电一次，可连续运行。
7. 技术规格：
   • 冲击电压发生器本体

• 弱阻尼电容分压器

• 多球截波装置
