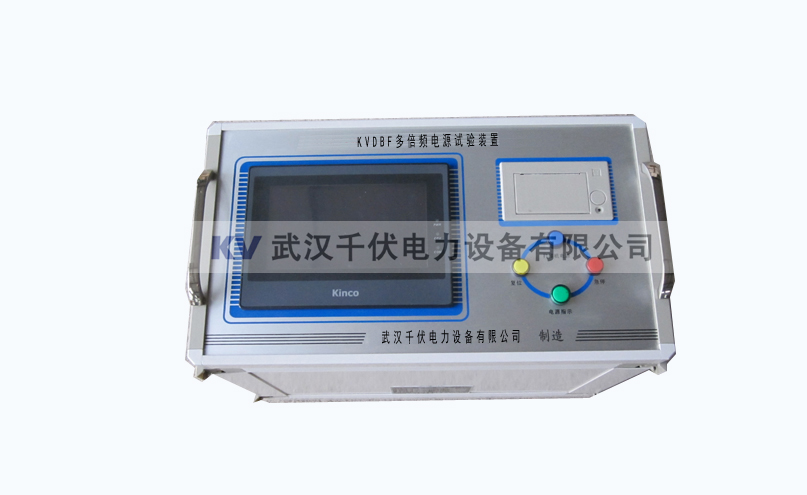

KVDBF多倍频电源试验装置
一、概述：
- KVDBF多倍频电源试验装置是一台采用电力电子技术的变频电源。
- 能自动完成感应耐压、空载电流试验。
- 与定制电容分压器联机使用时，能监测设备一次的高压电压，克服了容升效应的影响。
- 并自动完成升压、测量、降压的全过程。
二、适用范围：
- 10～220kV电磁式电压互感器的感应耐压试验；
- 可作为串联谐振试验装置的变频电源；
三、功能特点：
1、可手动、自动加压，具有过压、过流、过温等多项保护功能。
2、输出即为正弦波，波形失真度小,波形畸变率 ＜3％。
3、全中文菜单显示，具有自动化程度高，保护迅速可靠，人机界面友好等优点。
4、体积小、重量轻，便于携带
四、技术指标：
| 输出频率 |
50、100、150、200、250、300Hz |
| 输出电压 |
0-400V 正弦波 |
| 分辨率 |
电压 0.1V、电流 0.01A |
| 测 量 精 度 |
电压 1%、电流 2% |
| 供电电源 |
三相 AC380V ± 10%或AC220 ± 10% 50Hz；AC220 供电，功率减半 |
| 工作条件 |
环境温度：- 10℃ ~ 50℃；相对湿度：30% ~ 90% |
五、多倍频选型：
| 系统电压值kV |
6 |
10 |
20 |
35 |
110 |
220 |
| 感应耐压值kV |
24 |
33 |
52 |
76 |
184 |
368 |
| 多倍频容量kVA |
7.5 |
10 |
20 |
30 |
| 外形尺寸mm |
440*350*340 |
440*350*340 |
520*410*440 |
620*540*540 |
| 仪器重量kg |
19 |
23 |
44 |
57 |
