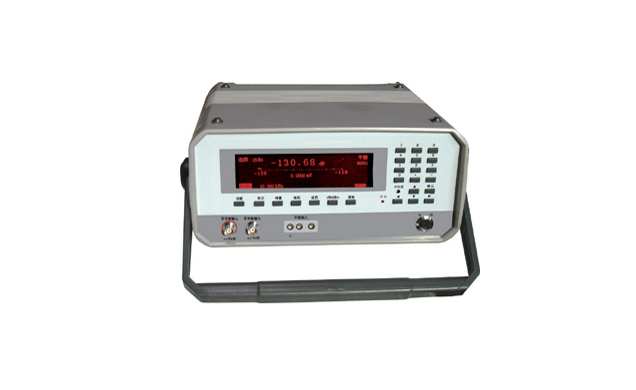

KVFS-II选频电平表

一、概述：
    选频电平表，是用“零跨导”测量频谱范围内的信号电平。20世纪80年代以来，频谱分析仪大量使用，单一的场强仪就越来越少了，甚至单一的电平表也都越来越少了(除非专业性很强的用途)，因为它的功能可以用频谱仪代理替。从原理上来说频谱仪、电平表、场强仪(主机)基本原理方框是一样的。频谱仪本身就是测量频谱范围内的信号电平，如果用“零跨导”则就是一个选频电平表。

二、功能特点

1. 全数字化， 高清晰大屏液晶显示器（LCD）， 汉字图形显示，菜单式操作。
2. 选频电平表收信电平测量范围-100dB～+50dB，显示分辨率0.01dB。
3. 电平振荡器发信电平-77.9dB～+20dB具有良好的频响和电平稳定度，输出纯度极高，是理想的高质量信号源。输出端口设有自动保护电路，不会因强信号灌入而损坏输出电路，特别适用于继电保护高频通道的测试 。
4. 备有各种输出、输入阻抗，适于与通信设备作终端或跨接测量。具有dB、dBm、mV三种测量单位，可根据需要切换，直接显示而不用换算 。
5. 选频电平表具有25Hz和400Hz两种选频带宽，良好的选择性和极低的固有失真，使电平表不仅作电平和串杂音测量，还可作波形分析。
6. 选频电平表的AFC”功能可全频段跟踪被测信号，自动搜索功能快速准确地搜寻测量未知信号的电平和频率 。
7. 仪表配套使用实现自动同步对测，自动测量高频通道的电平、衰减、幅频特性、衡重杂音、线路阻抗等高频参数，且具有RS232串行接口，数据可存储并上传PC机打印输出 。
8. 仪表交直流两用，内置可充电锂电池，可连续工作4小时，功耗均小于4W。



三、技术指标

频率范围	宽频测量 200Hz～1700kHz （平衡600Ω，200Hz～620kHz）
	选频测量	B=25Hz 200Hz～1700kHz（平衡600Ω，200Hz～620kHz）
		B=400Hz 2kHz～
		1700kHz（平衡600Ω，2kHz～620kHz）
频率调节	数字键或增量上/下键输入， 增量调节步长由用户设定，AFC全频段跟踪
	捕捉带	B=25Hz：约±50Hz
		B=400Hz：约 ±500Hz
	自动搜索功能，最低可搜索电平-80dB
频率误差	±3×10 -6 ±1Hz
电平范围	宽频测量-60dB～+50dB
	选频测量	B=25Hz -100dB～+50dB
		B=400Hz -90dB～+50dB
电平显示器	LCD汉字图形显示，菜单式操作，测量结果有数字和模拟棒两种指示。分辨率0.01dB，具有dB、dBm、mV三种单位显示
输入阻抗	不平衡：75Ω、∞， 高电平输入：≈30kΩ
	平衡：600Ω、150Ω、∞
电平测量误差	具有0dB电平自动校正，0dB固有误差：±0.1dB，电平线性误差：±0.25dB
频率选择性	两种带宽	B=25Hz ?3dB带宽约24Hz
		B=400Hz 3dB带宽约400Hz
	中频衰减 ≥60dB； ???镜象频率衰减 ≥70dB
固有失真衰减	≥ 60dB
回波损耗	≥30dB
本机固有杂音	＜ -120dB
纵向干扰衰减	≥40dB
外形尺寸	270mm（宽）×120 mm（高）× 265mm（深）
质 ???量	约 2.4kg （带电池）
