KVGL隔离开关触指压力测试仪

一、概述

    隔离开关触指压力测试仪用于隔离开关制造厂对触指压力的检验，它只要将测试钳模拟触头的传感器在每对触指接触位置张开一下，就能显示出触指此时的接触压力并记忆。

二.技术指标：

1. 测量范围：≤1000 N 误差：≤1％读数±1N
2. 测量直径（触指开距）：15mm～90mm (常规),
3. 小于20mm大于90mm（可定制）
4. 内置锂电池，电源工作时间：≥6小时
5. 充电方式：专用充电器接面板锂电池充电接口充电；
6. 电源电压：220V
7. 传感器信号线长度：10m
8. 绝缘电阻 ＞2MΩ

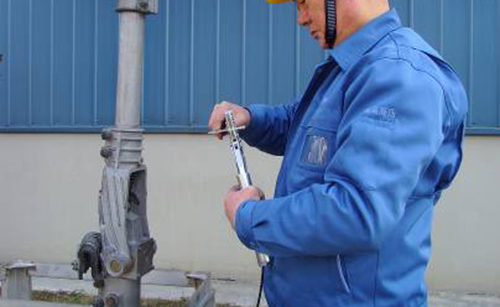

三.测量方法：

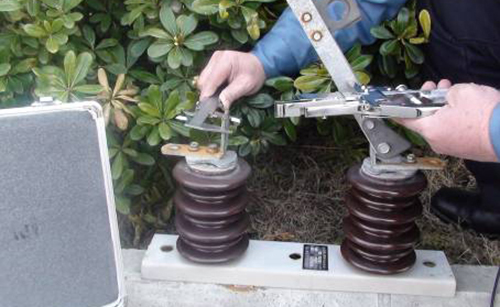

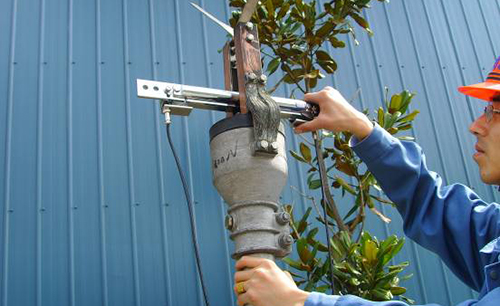

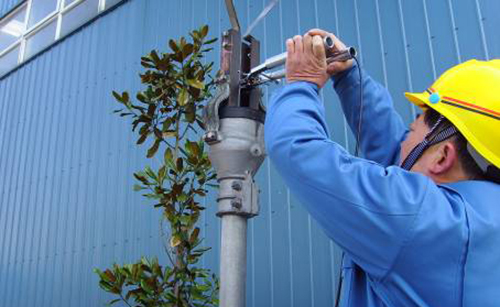

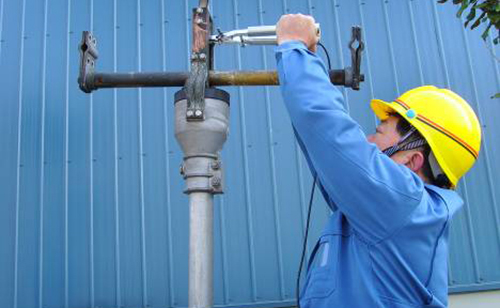

1.转入式隔离开关触指接触压力的测量（如GW4、GW5型隔离开关），按图8、9要求更换测量附件

第一步 测量触头的宽度a

第二步 使测量头的宽度等于a

第三步 测量触指压力

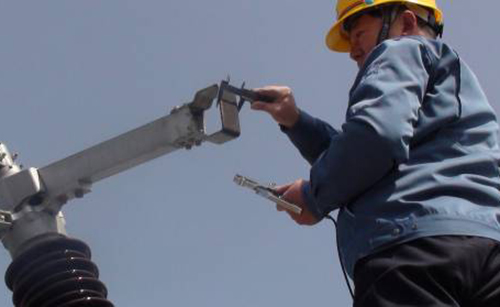

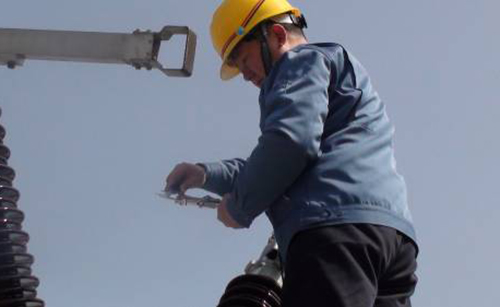

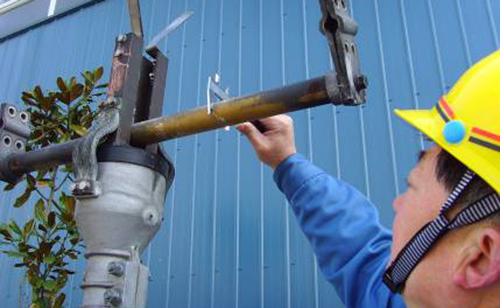

2.折臂式隔离开关触指压力的测量（如GW16、GW17、GW22、GW23型隔离开关，已挂静触头），按图3、4要求更换测量附件

第一步 测量触头的宽度a

第二步 使测量头的宽度等于a

第三步 测量触指压力(已挂静触头，使测量头宽度略大于a)

第三步 测量触指压力(未挂静触头)



3.户内隔离开关拍合式（GN系列）触指压力的测量，按图11要求更换测量附件（可测量触头开距8-70mm）

第一步 测量触头的宽度a

第二步 使测量头的宽度等于a

第三步 测量触指压力

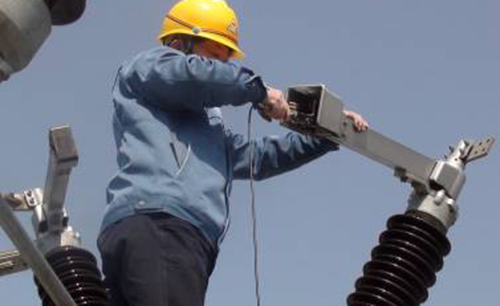

4.折臂式专用测量传感器的测量方法，比钳式模拟触头测量更简单、更方便

第一、二步同上

第三步 测量触指压力
