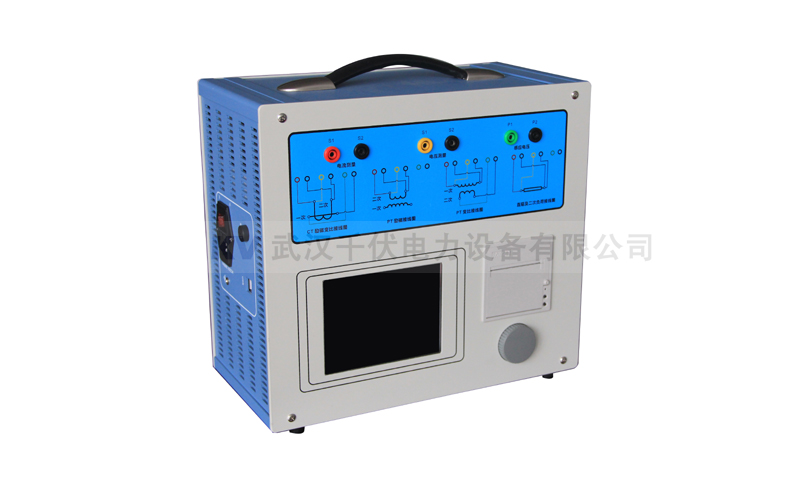

KVHG-BP变频互感器测试仪

功能特点:

1. 功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。
2. 给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。
3. 测试满足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。
4. 基于先进的低频法测试原理，能应对拐点高达30KV的CT测试。
5. 界面友好美观，全中文图形界面。
6. 装置可存储2000组测试数据，掉电不丢失。试验完毕后用U盘存入PC机，用软件进行数据分析，并生成WORD报告。
7. 测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。
8. 易于携带，装置重量<8.2Kg。

技术指标：

测试用途		保护类CT、计量类CT、保护类PT
输出		0~180Vrms，12Arms，36A（峰值）
电压测量精度		±0.1%
CT变比测量	范围	1~35000
	精度	±0.1%
PT变比测量	范围	1~35000
	精度	±0.1%
相位测量	精度	±3min
	分辨率	0.3min
二次绕组电阻测量	范围	0~300Ω
	精度	1%±1mΩ
交流负载测量	范围	0~300VA
	精度	1%±0.1VA
大电流输出		150A
输入电源电压		AC220V±10%，50Hz
工作环境		温度：-10οC~50οC，湿度：≤90%
尺寸、重量		尺寸：340mm×296mm×174mm，重量<8kg
