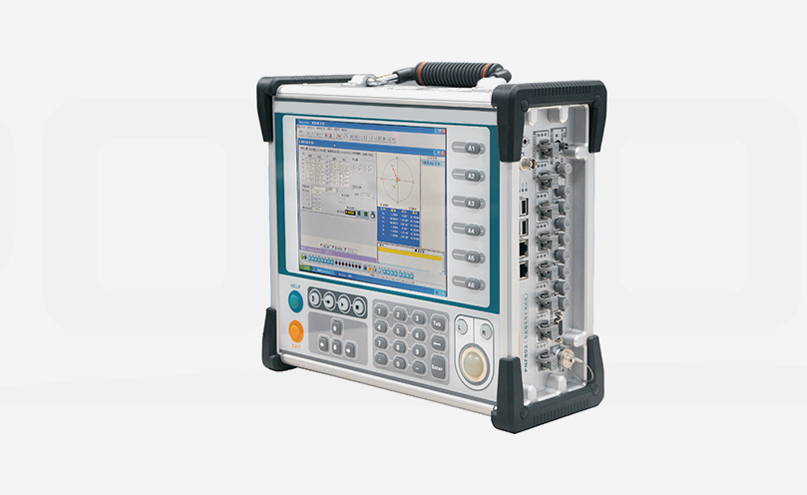

KVJB-400智能继电保护测试仪
适用范围：
- 测试保护设备：发电机及变压器差动、线路纵联差动、距离、零序、工频变化量距离、功率方向、电流反时限、重合闸及后加速、过激磁保护等。
- 测试自动装置：自动准同期、低周低压减载、备自动、快切、事故解列装置
- 电力系统仿真：COMTRADE格式瞬态数据回放。
- 通用设备校准：电度表（0.5级，单相或三相）、变送器、同步相量测量装置、故障录波器、各类测量仪表 （V、I、f、Ø、S、P、Q）等校准，除此之外，对特高压输电、特高压直流输电、串补远程输电、高速电气化铁路等继电保护新问题也提供了解决方案。另外，其模拟量的测量、录波、实时监控功能对于测试过程也是非常有帮助的。
功能特点：
- 可自由配置组合模块，最多可配置18路模拟量输出或32路光以太网接口；
- 内置无线模块，可通过PAD等移动终端设备进行控制。
- 采用智能化设计思想，实时监测仪器内部工作状态，实现设备状态评估；
- 模块化设计思想，方便设备维修更换。
- 满足国网、南网企标要求，实现全部功能测试。
- 可实现模拟量、数字量、数模混合式继电保护测试。
技术指标：
| 电流放大器 |
| 设置 |
各相输出电流幅值、频率和相位独立可调 |
| 幅值 |
3*40A/相或 6*20A/相 |
| 准确度 |
6 相：
±0.1% （0.5A?10A）
±0.2% （0.1A?0.5A, 10A?20A）
3 相：
±0.1% (0.5A-20A)
±0.2% (20A-40A）
<1mA(<0.5A) |
| 分辨力 |
1mA (≤0.5A), 2mA(0.5A?20A), 10mA (20A-40A) |
| 最大输出功率 |
6*225VA (15A/相)，3*450VA(30A/相)，3*450VA (40A/相) |
| 电流上升下降时间 |
<100us |
| 谐波失真度THD% |
≤0.2% |
| 频率 |
10Hz?1kHz。 |
| 幅频特性 |
≤±0.5% （10Hz -450Hz), ≤ ±l%(450Hz?1kHz) |
| 输出时间 |
连续输出 |
<10A/相 |
| >30s |
10 ?20A/相 |
| >15s |
20 ?30A/相 |
| >10s |
30 ?40A/相 |
| 异常工况 |
过载、失真、开路自动检测并吿警 |
| 电压放大器 |
| 设置 |
备相输出电压幅值,频率和相位独立河调。 |
| 幅值 |
6*130V/相 |
| 第四路电压（Uz) |
可设置为零序电压、线路抽取电压、或任意设置 |
| 准确度 |
±0.1% (2V?130V) |
| 分辨力 |
5mV (<2V),10mV (2V?130V) |
| 最大输出功率 |
≥60VA (120V/相) |
| 电流上升下降时间 |
<100us |
| 谐波失真度THD% |
≤0.2% |
| 频率 |
lOHz-1kHz |
| 幅频特性 |
≤±0.5% (10Hz-450Hz), ≤±l%(450Hz?1kHz) |
| 输出时间 |
额定条件下连续输出 |
| 异常工况 |
过载、失真、短路自动检测并吿警 |
| 电流、电压同步误 |
≤10us |
| 直流电压输出 |
| 幅值 |
1*0V-300V |
| 准确度 |
±25mV (0. 5V-5V)
±0. 5% (5V-300V) |
| 分辨力 |
1mV （0. 5V-5V)
10mV (5V-300V) |
| 最大输出功率 |
88W(110V),100W(220V), 110W(300V) |
| 直流电流输出 |
| 幅值 |
6*0A?10A |
| 准确度 |
±5mA (0.2A?1A)
±0.5% (1A?10A) |
| 分辨力 |
2mA(0. 2A?10A) |
| 最大输出功率 |
100W (10A，10V) |
| 异常工况 |
过载自动保护 |
| 通用参数 |
| 频率 |
| 正弦信号 |
10?1000HZ |
| 准确度 |
<1mHz (10Hz?65Hz)
<10mHz (65 Hz?450Hz)
<20mHz (450 Hz?1000Hz) |
| 分辨力 |
0.001HZ |
| 输出特性 |
能会加2?24次任意幅值（小于額定值〉的谐波及直流 |
| 相位 |
| 相角范围 |
0 到 359. 9° |
| 准确度 |
±0.1° |
| 分辨力 |
0.1° |
| 光以太网接口 |
| 用于IEC61850-9-1/2, GOOSE 通讯 |
| 型号 |
100Base-FX （100Mbit、光纤、全双工) |
| 端口数量 |
8对 |
| 接口类型 |
LC |
| FT3 接口 |
| 用于IEC60044-7/8 的 FT3 通讯 |
| 釆用标准 |
IEC60044-7/8 |
| 端口数量 |
6个发送，2个接收 |
| 接口类型 |
ST |
| 电以太网通讯接口 |
| 用于与上位PC机和保护装置通讯 |
| 型号 |
10/100Base-TX （10/100Mbit、双絞线、自动交叉） |
| 端口数相 |
2个 |
| 接口类型 |
RJ45 |
| 无线通讯接口 |
| 用于与上位PC机或PAD通讯 |
| 型号 |
WIFI 支持 802.11 b/g/n 协议 |
| 数量 |
1个 |
| 开关量接口 |
| 8对开关量输入（A-H） |
| 开入特性 |
30V-250V(DC）或空接点（自动识別) |
| 采样频率 |
10kHz |
| 时间分辨率 |
100 uS |
| 最大测量时间 |
1.50*105S |
| 计时误差 |
±1ms (0.001s?1s)
±0.1 %(1S?1.50*105s) |
| 防抖动时何设置范围（软件设置） |
0ms?25ms |
| 电气隔离 |
8对开入电气隔离 |
| 门槛阻抗参数（设为空接点） |
5kΩ-15kΩ |
| 4对开关量输出（1-4） |
| 类型 |
空接点不分极性（软件控制） |
| 交流容量 |
Vmax： 250V (AC) /Imax：10A |
| 直流容量 |
Vmax： 250V (DC) /Imax：0.5A |
| 4对开关統输出（5-8） |
| 类型 |
快速接点输出，响应速度小100us |
| 接点容量 |
Vmax： ±220V (DC)
Imax： 0.03A |
| 接口类型 |
多芯插座 |
| 同步特性 |
| GPS同步接口 |
内置GPS模块、外接GPS天线 |
| 光B码接口 |
接口类型ST （与FT3接收接口复用） |
| IEEE 1588 同步 |
接口类型LC |
|
