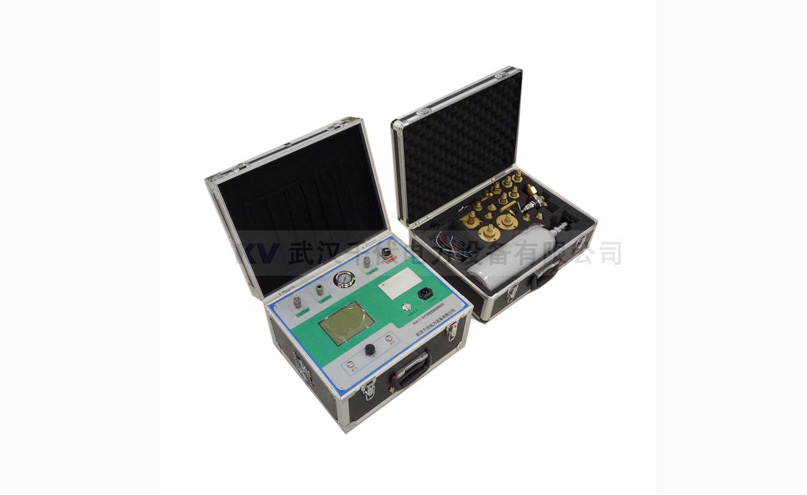

KVJD-II SF6气体密度继电器校验仪

一、功能特点：

1. 密度继电器校验仪采用高性能芯片和进口器件进行检测与控制，集成程度高，一体化设计，精度高，重复性好，可靠性高。
2. 配置了大屏液晶和旋转控制鼠标，界面清晰直观，操作简单方便。
3. 显示环境温度，自动完成环境温度下压力测量和20℃值转换，彻底解决了SF6气体密度继电器现场校验难的问题。
4. 所有测试过程由仪器控制自动完成，不用人工干预。
5. 实时打印测试结果，并对试验结果自动计算平均值，生成报表。
6. 能同时存储多组试验结果，并具有断电数据保存功能，可随时查询和打印历史测试结果。
7. 校验过程无需恒温室，可以在仪器使用温度范围内对SF6气体密度继电器、压力表、密度表进行校验。
8. 配有多种型号过渡接头，大多数型号断路器的接口不用拆卸即可进行现场校验，检验时需断开密度继电器与断路器本体。
9. 检测过程中可以用其他干燥无腐蚀性气体代替SF6气体，测试过程耗气少。
10. 除密度继电器校验功能外，本仪器还具有20℃压力表（密度表）校验和常温压力表校验功能。
11. 具有在线修改系统时间的功能。
12. 具有在线修改系统压力功能。
13. 核心元器件采用进口元件，性能可靠，精度高。
14. 最多能同时测试三组触点信号。
15. 便携式设计，使用方便可靠，是SF6密度继电器和压力表现场校验的必备设备。

二、技术指标：

1. 工作电压：AC100~240V、50Hz；仪器功率：55W
2. 仪器精度：0.2级（满量程）
3. 检测对象：SF6密度继电器：单报警、单闭锁、单报警单闭锁、单报警双闭锁、双闭锁、超压报警等触点0～1MPa压力校验。
4. 常温气体压力表：0～1MPa任意压力点校验
5. 气体压力表：0～1MPa任意压力点校验
6. 压力范围：0～1MPa；压力分辨率：0.001MPa
7. 温度显示范围；-50℃~100℃；温度分辨率：0.1°C
8. 仪器工作温度：-20℃～60℃；湿度：￡90%RH
9. 显示方式：320X240 图形点阵5.7寸大屏液晶
10. 操作方式：一键飞梭（旋转鼠标）
11. 气体快锁接头：全部采用进口原装器件
12. 打印机型：高速热敏打印机
13. 存储容量：可同时存储多组试验数据
14. SF6气体密度显示方式：被测环境下的压力、20℃时的等效压力。
15. 外形尺寸：主机：440×350×250(mm)；附件箱：400×370×200(mm)
16. 仪器重量：主机：5Kg； 附件箱：8Kg
