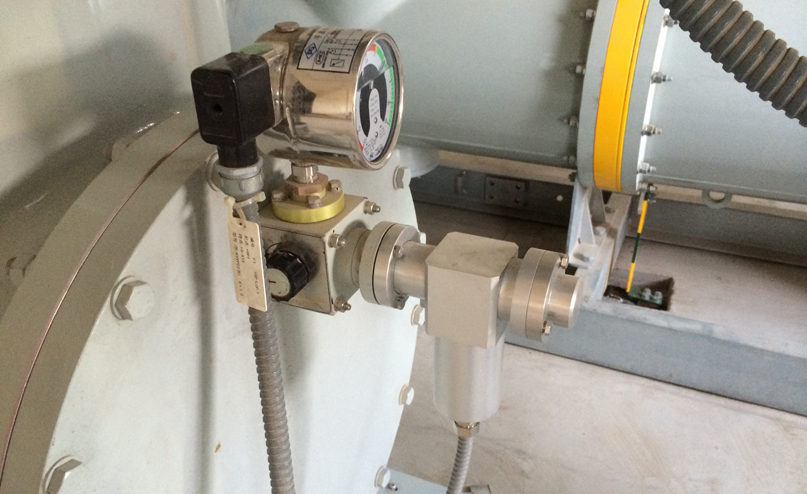

KVMD SF6微水密度在线监测系统

一、功能特点：

1. 在线监测SF6气体湿度、密度与温度；
2. 在线监测气体泄漏与泄漏报警；
3. 可按预设值或用户给定值自动启动低压报警和闭锁装置
4. 预留RS-485/CAN总线通讯接口；
5. 通过后台软件自动绘制状态变化趋势图；
6. 大屏幕液晶显示器现场显示实时数据，具备屏幕保护和声控显示功能；
7. 手持遥控器设置报警与闭锁门限值和显示方式；
8. 全密封，抗干扰，适用于室外和低温环境。
9. 高精度与高可靠性，变送器采用了进口高稳定性传感器，传感器经变送器内部电路的修正、补偿，其输出线性度好，精度高；
10. 实现在线监测监控和状态检修，该监测器可长期挂线运行。其配备的RS-485/CAN通讯接口，可将监测数据实时上传至监控中心。当被测气体指标超标时，监测器将自动按事先设定的门限上传报警或闭锁信号至远方监控中心，或直接启动报警、闭锁装置。
11. SF6气体综合在线监测技术的应用，可以实现断路器的状态监测，有利于及时掌握设备的运行状态，保障电力系统的安全稳定运行，使状态检修得以实现，减少检修费用和停电时间，从而提高管理水平。
12. 结构独特，安装使用方便，监测器采用全封闭设计，外形独特美观，传感器、电源、数据输出电路和监测显示器安装在同一机壳内。

二、技术指标 ：
湿度指标：

1. 测量范围：50～1,000 μl/l或-60℃～+20℃
2. 测量精度：≤±5％ F.S.
3. 报警门限：300μl/l
4. 温度测量范围：-60℃～+125℃
5. 温度测量精度:±1℃

密度指标：

1. 测量范围：0.01～1.00 MPa 或定制
2. 测量精度：优于±1％ F.S.
3. 报警门限：0.52 MPa 或自设置
4. 报警解除：0.53 MPa 或自设置
5. 闭锁门限：0.50 MPa 或自设置
6. 闭锁解除：0.51 MPa 或自设置

三、其它指标：

1. 通讯接口：隔离型RS-485/CAN
2. 通讯速率：2400 bps
3. 电源电压：24VDC或85V～265V AC
4. 工作环境：-40℃～＋55℃ ≤95％RH
5. 接口与尺寸：设备接口：M20×1.5螺纹
