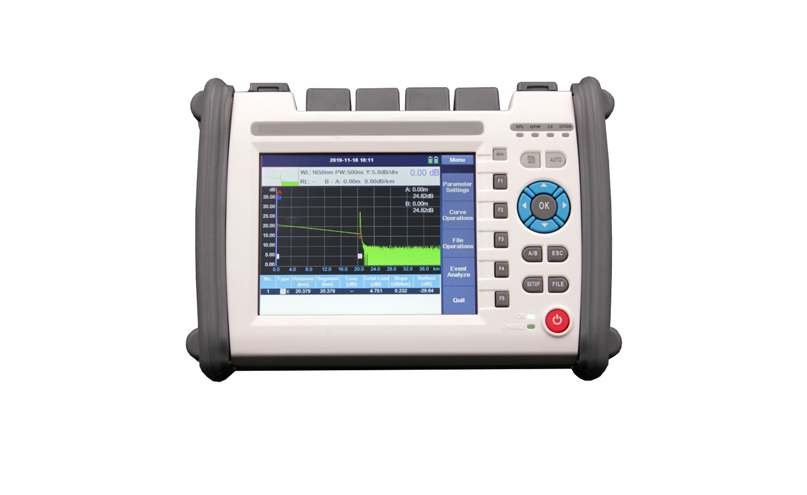

KVOT3100 光时域反射仪
一、概述：
光时域反射仪（英文名称：optical time-domain reflectometer，OTDR）是通过对测量曲线的分析，了解光纤的均匀性、缺陷、断裂、接头耦合等若干性能的仪器。它根据光的后向散射与菲涅耳反向原理制作，利用光在光纤中传播时产生的后向散射光来获取衰减的信息，可用于测量光纤衰减、接头损耗、光纤故障点定位以及了解光纤沿长度的损耗分布情况等，是光缆施工、维修、维护、及监测中必不可少的工具。
二、仪器原理：
从发射信号到返回信号所用的时间，再确定光在玻璃物质中的速度，就可以计算出距离。以下的公式就说明了OTDR是如何测量距离的。
d=(c×t)/2(IOR)
在这个公式里，c是光的速度，而t是信号发射后到接收到信号（双程）的总时间（两值相乘除以2后就是单程的距离）。因为光在玻璃中要比在真空中的速度慢，所以为了精确地测量距离，被测的光纤必须要指明折射率（IOR）。IOR是由光纤生产商来标明。
三、功能特点
- 5.6寸触摸屏和实体按键组合，流畅、专业的用户操作和体验
- 优秀的短距测量，事件盲区：0.8米，衰减盲区4米
- 最高采样分辨率：5cm
- 支持多样结果分析功能：支持段回损计算，支持事件点回损计算，多曲线比较、4点法损耗计算、2点法损耗计算，分段功能计算、界面截屏（任何一个界面都可以截取）等。
- 齐全的用户数据接口：支持USB、MINI USB、SD卡等。
四、技术指标
| 可选波长（最多一机装配4波长） |
单模 |
多模 |
| 1310nm、1550nm、1625nm、1650nm |
850nm、1300nm |
| 动态范围 |
26~42dB |
22dB/26dB |
| 盲区 |
0.8米/4米 |
1.2米/5米 |
| 最小采样分辨率 |
最小0.05m |
| 最多采样点 |
256,000点 |
| 线性度 |
≤0.05dB/dB |
| 损耗分辨率 |
0.001dB |
| 距离分辨率 |
0.01m |
| 距离精确度 |
±(1m+测试距离×3×10-5+采样分辨率)?（不计折射率误差） |
| 数据存储 |
10万条以上测试曲线 |
| 接口 |
2个USB口（Type A×1，Type B×1） |
| 电池 |
单块电池容量：7.4V/2500mAh，标配两块，可以同时装入机器使用 |
| 温度 |
工作温度：-10℃~+50℃；存储温度：-20℃~+70℃ |
| 湿度 |
≤95%（无冷凝） |
| 尺寸/重量 |
215×155×68mm / 1.1kg（含电池） |
三、选配功能
| 功能模块 |
参数 |
备注 |
| VFL |
1-20mW可选 |
标配10mW |
| 光功率计 |
A型：-10dBm~-70dBm;B型：+26dBm~-50dBm |
标配A型 |
| 稳定光源 |
输出功率：-5dBm±2dB，调制频率：CW/270Hz/1KHz/2KHz |
多模不配 |
