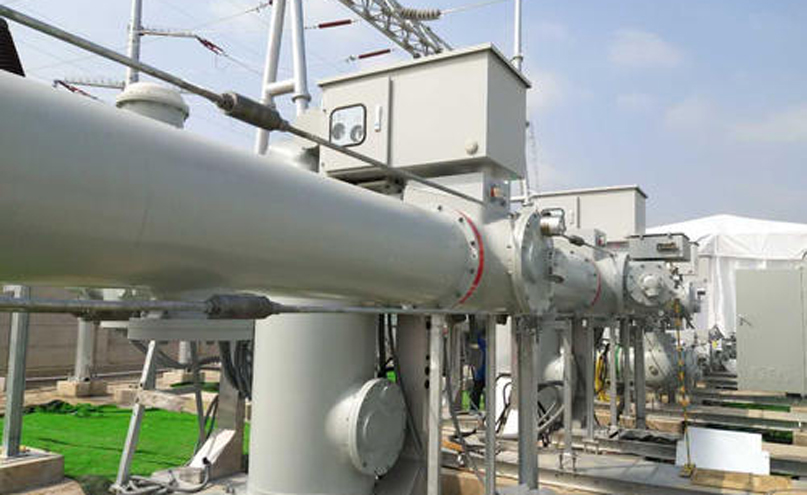

KVPDO-GIS 局放在线监测系统

一、概述：

1. KVPDO-GIS局部放电在线监测系统能够实时监测GIS在运行过程中的局部放电情况，可以及时对GIS绝缘异常状态和放电性故障做出预警，为GIS正常运行提供必要的指导数据，提高GIS运行的可靠性、安全性和有效性。
2. 该系统主要用于GIS的局部放电在线监测，并广泛适用于发电厂、变电站高压电气设备的局部放电在线监测。

二、功能特点：

1. 抗干扰能力强，监测数据准确：该局放监测仪采用全密封多腔体屏蔽设计，具有极强的电磁兼容性和抗干扰能力；并配有独特的天线门控抑制干扰信号技术，几乎能完全去除空间电磁干扰，实现强干扰环境下局部放电在线监测。
2. 提供多种报警方式：当局放超标时，该监测仪及时通过CAN总线主动向上一级管理设备发出报警信号；同时监测仪内部的报警继电器动作，输出无源触点信号，此时在监测仪的液晶显示器上显示出报警信息，后台监控计算机通过手机网向指定的手机发送报警信息。
3. 设备管理方便：站内数台监测设备可独立运行，数据分别记录，也可通过一条数据通讯总线利用1台计算机对多台设备统一管理，可随时增加监测装置，由一台后台计算机管理。
4. 存储量大，数据备份方便：数据保存周期不小于10分钟的情况下，可连续保存数据的时间不小于3个月；并且可随时利用笔记本或计算机通过CAN总线或USB上载数据，进行数据备份。
5. 强大的后台管理软件：后台管理软件具备强大的局部放电趋势分析功能，放电量、趋势图数据及报警事件连续记录、自动保存，并可随时查看分析，还可以随时观察实时波形。
6. 监测方式灵活：可选择监测局放电信号或局放超声信号，也可同时监测，每个监测单元可配3个传感器。
7. 体积小，安装简便：外型尺寸仅有280×210×90（mm）,相当于饭盒大小，可完全在设备运行状态下进行安装。
8. 通过现场总线、电话网或Internet网络实现异地数据传输，进行高压电气设备的远程在线监测、运行分析。

三、技术指标：

• 测量通道：1-3通道
• 采样精度：12Bit
• 监测灵敏度：50pC
• 测量范围：50pC～100nC(电信号)
• 最大允许误差：25%
• 运行环境温度：-20～50℃
• 电源： 单相，220V，50Hz，10W
• 超高频传感器
  • 安装位置：外置，连接法兰处
  • 固定方式：专用固定卡
  • 信号传输方式：同轴电缆
  • 频带：300MHz～1.5GHz（可根据现场情况在此之间选择）
• GIS 在线监测超声传感器
  • 安装位置：外置，外壳外壁或连接法兰处
  • 固定方式：专用固定带（传感器自带磁性吸附）
  • 信号传输方式：同轴电缆或光纤
  • 频带：100kHz～30MHz
• 宽频带电流互感器
  • 安装位置：外置，外壳接地
  • 固定方式：开口卡装
  • 信号传输方式：同轴电缆
  • 频带：10kHz～30MHz
