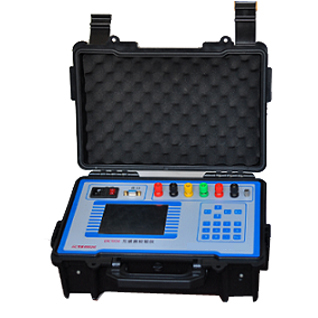

KVQB互感器校验仪



一、功能特点：

1. 该校验仪具有电压互感器检定、电流互感器检定、电压互感器负载箱测试、以及电流互感器负载箱测试于一身，方便现场开展计量装置现场检定工作。内部具有大功率的线性电源作为仪器工作电源，纯净的电源带来更稳定、更准确的测量数据，同时方便开展现场检定工作。
2. 采用800×640高分辨率彩色液晶显示，具有人性化的界面及操作设计，使用触摸屏辅助操作，使操作变的更加方便、快捷。
3. 采用精准的软件算法，测量数据的准确性进一步提高。
4. 具有智能判断外接线状况，提示接线错误、变比、极性错误等。
5. 自动对测试数据进行化整，并判断是否超差。
6. 直接出具现场检定结论，合格或不合格。
7. 大规模存贮器可存储现场测试数据多达100条。
8. 采用工程塑料模具机箱防震、防压，保障现场操作人员的安全和设备安全。

二、技术指标 ；
1.整机通用技术指标

①整机准确度：2级

基本误差：DX=± K（X×2%＋Y×2%±DX）
DY=± K（X×2%+Y×2%±DY）
式中：ΔX——同相分量基本误差允许值；
      ΔY——正交分量基本误差允许值；
      K——仪器常数，K=1；
      X——同相测量盘示值的绝对值；
      Y——正交测量盘示值的绝对值；
DX，DY——测量盘最小分度值或量化值；

②工作电压、工作电流、百分表准确度：1级
③工作电压范围：5V～120V
④工作电流范围：50mA～6A  即（5A：1%～120%）
⑤ΔV测量范围：0.1mV～200V(PT或阻抗)
⑥ΔI测量范围：5uA～6A
⑦频率测差范围：40 Hz～60 Hz    分辨率：0.1 Hz

2.测量范围：

f:  0.0000%～200.0%(CT/PT)
δ： 0.000′～999.9′
Z： 0.0000Ω～100.0Ω
Y:  0.0000mS～100.0 mS
