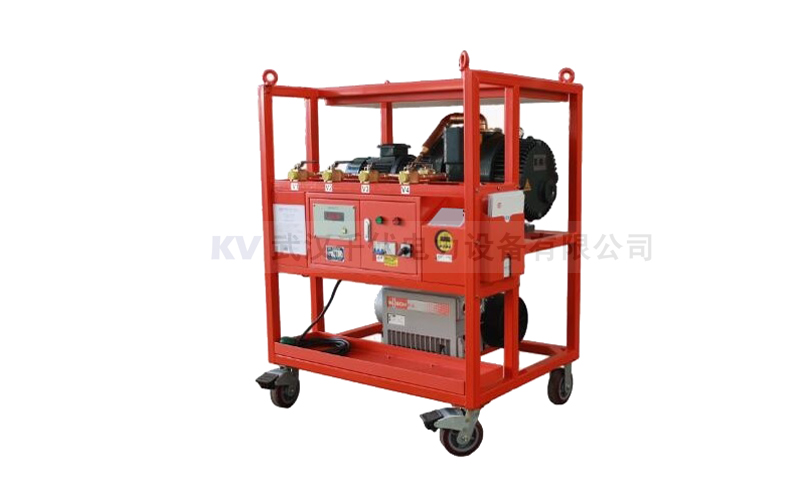

KVQC-252BK SF6抽真空充气装置
概述：
- 装置采用三相380V电源，中线不是必须的，但电源线中的接地线必须可靠接地。电气系统设置有相序保护装置，三相电源相序可通过开关直接调整，电气系统同时具有缺相保护功能，可有效避免真空泵的反向运转以及所有主机的缺相运行。
- 真空计为皮拉尼数字显示。
- 所有球阀采用美国swagelok球阀工作原理，在原有结构基础上改进后彻底根除关键部件的微漏现象,确保真空压力两不漏，为真空、压力两用的专用球阀。球阀手柄为不锈钢手柄，不会变形。
- 整机采用稳固框架结构，有效保护主机、管路球阀及配件。配备工具盘和双盘管架，更加适合现场移动作业。
- 优质脚轮，便于移动，不伤害地面。
- 采用风冷、移动式，可在无水情况下使用。
技术指标：
| 型 号 |
KVQC-252BK |
KVQC-252BBK |
| 型 式 |
手推移动、风冷、框架保护、配备工具盘 |
| 真空泵 |
前级真空泵:德国Busch(普旭) |
型号 |
R5 RA 0100F |
前级真空泵德国Busch(普旭) |
型号 |
R5 RA 0100F |
| 额定抽速m3/h |
100 |
额定抽速m3/h |
100 |
| 极限真空 Pa |
10 |
极限真空 Pa |
10 |
| 电机额定功率kW |
2.7 |
电机额定功率kW |
2.7 |
| 电机额定转速min-1 |
1500 |
电机额定转速min-1 |
1500 |
| 噪声级(ISO 2151) dB(A) |
65 |
噪声级(ISO 2151) dB(A) |
65 |
| 注油量 L |
2 |
注油量 L |
2 |
| 重量(约) kg |
73 |
重量(约)kg |
73 |
| 尺寸(L×W×H)mm |
701×406×290 |
尺寸(L×W×H)mm |
701×406×290 |
| 真空泵进气口/排气口尺寸 |
G1 1/4” |
真空泵进气口/排气口尺寸 |
G1 1/4” |
| 罗茨真空泵:上海崔曼RTO系列 |
型号 |
RTO/W.70S |
罗茨真空泵德国Busch(普旭) |
型号 |
Panda WV 0250 C |
| 额定抽速m3/h |
252 |
额定抽速m3/h |
252 |
| 极限真空 Pa |
6×10-2 |
极限真空 Pa |
6×10-2 |
| 电机额定功率kW |
1.1 |
电机额定功率kW |
1.5 |
| 电机额定转速min-1 |
3000 |
电机额定转速min-1 |
1500 |
| 噪声级(ISO 2151) dB(A) |
77 |
噪声级(ISO 2151) dB(A) |
77 |
| 注油量 L |
1.5 |
注油量 L |
1.5 |
| 重量(约)kg |
135 |
重量(约)kg |
133 |
| 尺寸(LWH)mm |
785×315×320 |
尺寸(LWH)mm |
799×315×494 |
| 真空泵进气口/排气口尺寸 |
80/50 |
真空泵进气口/排气口尺寸 |
DN63ISO-F/DN63 ISO-F |
| 装置极限真空(Pa) |
≤10 |
| 抽气速率m3/h |
252(70L/S) |
| 真空计量方式 |
皮拉尼数显真空计(Display one) |
| 抽真空及充气接口 |
M22×1.5 四路 |
| 球阀 |
美国Swaglok G1’(世伟洛克) |
| 电源 |
3Φ 380V/50Hz |
| 总功率(kW) |
4 |
6.8 |
| 设备自重(kg) |
250 |
250 |
| 外形尺寸(mm) |
1130×930×1450 |
1130×930×1380 |
| 装置特性 |
体积小、抽速快、无油烟、极限真空低，性能稳定。框架保护、配备工具盘、高精度数字压控保护；智能累时蜂鸣报警提醒换油保养。 |
|
