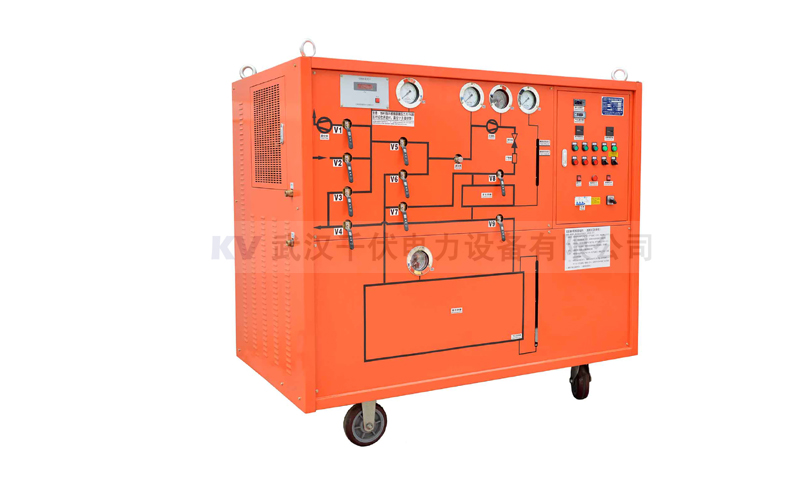

KVQH-Y液态双容器SF6气体回收充气装置
一、功能特点：
- 采用冷冻液化法设计原理，降低了系统工作压力，升级后的制冷系统便于保养与维修添加制冷剂、方便快捷。
- 双容器系统，SF6可液化，并可灌钢瓶，灌装量不小于50kg。
- 使用柱式液位计，SF6液位直观准确显示。液位有背光指示，清晰明了。
- 配有能自再生的干燥过滤器(无须解体)，一次回收后水分≤40PPM/V(体积比)。
- 所有球阀采用美国swagelok球阀工作原理，在原有结构基 础上改进后彻底根除关键部件的微漏现象,确保真空
- 压力两不漏，为真空、压力两用的专用球阀。球阀手柄为不锈钢手柄，不会变形。
- 同时使用成熟独到的进口油雾过滤系统，确保油分达标，≤10PPM/W(重量比)
- 流程图绘于操作面板，操作简便明了。
- 电气系统设有相序保护装置，三相电源相序可通过开关直接调整。电气系统同时具有缺相保护功能，可有效避
- 免真空泵的反向运转以及所有主机的缺相运行。
- 采用风冷、移动式，可在无水源情况下使用。
- 外形尺寸小：2000（长）×1080（宽）×1780（高）mm。
- 重量轻≤1000kg，噪声低≤75dB(A)。
- 优质脚轮，便于移动，不伤害地面。
二、技术指标:
型 号 |
KVQH-Y-1554 |
| 型 式 |
冷冻液化,风冷,手推移动式 |
| 工作环境温度 |
-10℃～40℃ |
| 回收 |
回收初压力(MPa) |
0.8 |
| 回收终压力(KPa) |
≤53 |
| 1m3容积所需时间（h/m3） |
≤0.4 |
| 充气 |
充气初压力(Pa) |
≤133 |
| 充气终压力(MPa) |
0.8 |
| 1m3容积所需时间（h/m3） |
≤0.2 |
| 回收后SF6气体纯度 |
水分（PPM/V） |
≤40 |
| 油分（PPM/W） |
≤10 |
| 年泄漏率 |
≤0.5% |
| 装置极限真空（Pa） |
≤10 |
| 抽真空从0.1Mpa至133Pa所需时间（h/m3） |
≤0.25 |
| 抽真空从133pa经24小时上升值（Pa） |
≤400 |
| 真 空 计 |
皮拉尼数显真空计w |
| SF6 压 缩 机 |
理论排气量（m3/h） |
14.7 |
| 最高压力（MPa） |
2.5 |
| 允许排气压力(MPa) |
1.96 |
| 最小允许吸气压力(kPa) |
53 |
| 最大允许吸气压力(MPa) |
0.3 |
| 最高排气温度(℃) |
130 |
| 功率（kW） |
3 |
| 真 空 泵 |
类别 |
国产（可选配进口真空泵）w |
| 抽气速率（m3/h） |
54 |
| 极限真空 （Pa） |
≤6.0×10-2 |
| 功率（kW） |
2.2 |
| 贮 存 容 器 |
贮存方式 |
液态 |
| 压力(MPa) |
3.9 |
| 液化容器容积(L) |
40 |
| 液化容器贮液量(kg) |
40 |
| 贮存容器容积（L） |
350w |
| 贮存容器贮液量(kg) |
350 |
| 干燥过滤器再生方式 |
真空加热活化再生 |
| 液化方式 |
冷冻液化 |
| 汽化方式 |
电加热 |
| 电 源 |
3Φ 380V/50HZ |
| 总功率 (kW) |
≤11 |
| 噪声dB（A） |
≤75 |
| 外形尺寸(mm) |
2000×1080×1780 |
| 设备自重(kg) |
≤1000 |
|
