KVSL大电流发生器（一体式）



一、概述

1. KVSL大电流发生器用开关柜出厂试验、现场开关柜电气试验联调。

二、技术指标

三、产品结构

1. 本产品属台式可移动式结构，2000A规格以下产品为整体式（即大电流DDK部分和控制部分为一体），
2. 2000A规格以上为分体式（即大电流DDK部分和控制部分分开）。控制部分的面板由仪表板和操作板组成。
3. 仪表板由大、小量程的两块电流表和大、小量程的选择开关（电流转换）及绿色指示灯（电源信号）、红色指示灯（工作信号）组成。
4. 操作板上装有启动按钮（绿色）、停止按钮（红色）以及调压器手柄和刻度盘等。
5. 需要指出的是：1000A及以上规格还多了电压表及高低量程的选择开关（电压转换）。钮子开关打到“高”为电源进线电压，打到“低”为调压器输出电压。如下图所示：


四、使用方法

1. 按照调试要求，将大电流发生器及被试品连接好，并接好电源。接电源时应注意如果铭牌上标注是单相220V只需接入一根零线、一根火线，如果铭牌上标注的是二相380V时应将电源的两根火线同时接到大电流发生器的电源输入即可。同时应根据容量选择进线电源的截面。大电流输出至被试品一般采用软铜线或铜排连结，电流密度大致取5～6A/平方毫米，且长度不宜过长。接头必须紧密可靠，以减小接触电阻。
2. 根据试验需要将电流转换选择开关打到“大”或“小”的位置，开关处于中间位置相当于切除了电流表。因为电流互感器不允许开路，所以不能将电流转换选择开关打到中间位置。
3. 所有准备工作完成以后，按下启动按钮并顺时针匀速旋转调压器手柄，同时注视电流表，直到所需的电流值为止。校定完后，立即将调压器手柄逆时针旋到零位，按下停止按钮，切断电源。

五、注意事项

1. 开箱验收时，应检查各回路接线端子是否松动，调压器碳刷是否接触良好。
2. 电流转换选择开关不准带负荷操作。
3. 本产品属于短时工作制，不能用于电器元件的热稳试验，满负荷工作时间不应大于5分钟。
4. 大电流发生器外壳应接地良好。

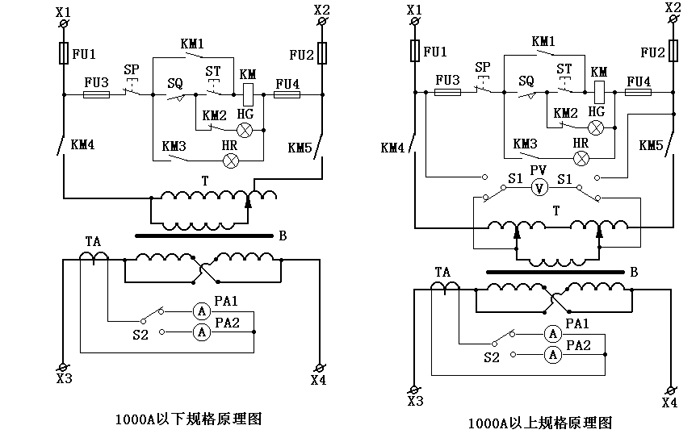

六、电气原理图




七、装箱单

1. 大电流发生器一台
2. 大电流铜线（2根每根2.5米）带夹子一套
3. 产品说明书一份
4. 产品合格证（保修卡）一张
