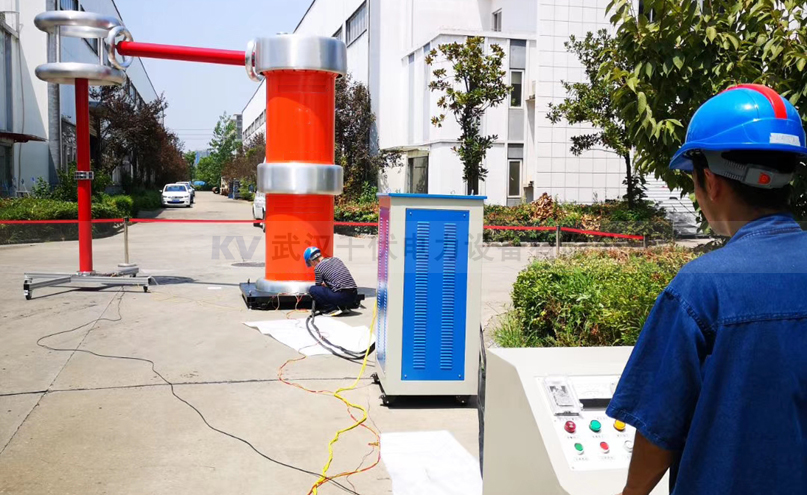

KVTW 工频无局放试验装置

系统组成: (容量从0-1200kVA根据需要选配，电压0-1200kVA根据需要选择。下面以常规规格150kV/500kV装置为例：

变压器控制台      TCWJH-150kVA

桶式工频无局放试验变压器 YDQW-150kVA/500kV

隔离滤波变压器     GLB-150kVA

耦合电容器       OWF-500kV

无局放保护电阻     BR-500kV

局部放电检测仪     KVJF-2009

第一部分：TCWJH系列控制台

一、产品用途

    TCWJH系列调压控制箱能平滑输出0～400的交流电压，并具有多项监视与保护功能，与试验变压器、升流器等设备配套使用或其它电气试验.

二、产品特点

监视功能：输出电流、仪表电压、零位指示、电源指示、工作指示、计时指示。

保护功能：过流保护、时间继电器。

采用新型时间继电器，计时范围更广。

采用新型电流继电器，更准确、更可靠，确保人身及设备安全。

结构合理，体积小，重量轻。

三、技术指标

输入电压：380V±10%  50HZ

输出电压：0～400V

输出容量：150kVA

计时范围：1S～99H

环境温度：－20℃至50℃

第二部分：KVTW-150kVA/500kV工频无局放试验变压器

技术指标：

额定容量：150kVA

输入电压：400V±10%

输出电压：0-500kV

额定电压下系统局放量≤5PC

输出电流：300mA

电压精度：AC 1.5%

电源失真度：＜3%

绝缘介质：绝缘油

第三部分：GLB-150kVA隔离滤波变压器

    主要结构为隔离变压器及离波装置，可以有效摒除电源中存在的杂波及各种干扰。

输入电压：400V±10%

输出电压：400V±10%

额定容量：150kVA

空载损耗≤5%

阻抗电压≤5%

重量：300Kg

衰减效果： 10KHZ-100KHZ≥ 20db，100KHZ-30MKZ≥ 60db

第四部分：OWF-500kV耦合电容器分压器

节长1200mm，

节重30Kg

2个顶环

局放量≤5PC

第五部分：BR-500kV无局放保护电阻

外形尺寸：直径200mm*长度1500mm

重量：10kg

配套试验连接线、屏蔽罩、屏蔽线等

第六部分：KVJF-2009型局部放电检测仪

一、概述：
    KVJF-2009数字式局部放电检测仪是在传统局放仪基础上采用全新技术实现的新一代高性能数字化局放测量分析仪器。适用于各种电压等级和容量的变压器、发电机、CT/PT、套管、GIS、电容器、电力电缆、开关及其它高压电气设备出厂局部放电检测及现场交接试验。
二、功能特点：

体积小重量轻，适用于现场局部放电检测、定位分析。

试验档案管理功能功能，实现数据的记录、查看、分析。

可手动、自动保存数据，浏览记录回放分析。

强大的软硬件抗干扰功能，使其适合在复杂的现场使用。

脉冲分析、频谱分析及其它多种谱图分析功能。

针对所选通道进行统计图模式测量分析，“Q-Φ”、“N-Φ”、“PRPD”、“PRPS”图，为用户提供当前放电的特征图谱，以便于用户对不同放电类型的特征图谱的积累。

局放检测数据可通过SD卡导出到PC机中，从而完成用户报告的创建。

三、技术指标：

技术特性通道数 2个电信号接口，一个外同步接口量程范围 0.1pC~1000nC

采样率 0.5M、1M、2.5M、5M、10M、20M 灵敏度 0.1pC

采样精度 12bit 可测试品的 6pF～250µF

电容量范围

量程 60dB、40dB、20dB、0dB、-20dB 同步频率输入范围 30～400Hz

频带范围 20k-100kHz,80k-200kHz,40k-300kHz 同步电压输入范围 50mV～2V

本量程非线性误差 5% 电源交流AC 220V;

频率50Hz

显示显示屏 7”TFT真彩色触摸液晶显示屏分辨率 800×480

存储物理存储 256MB DDR2，为运行内存 SD卡存储标配16G卡，可升级为32G

接口 RS232，USB，电源接口，电信号接口，SMA接口，SD卡插槽，RJ45网口，接地钮

通用说明 CPU 尺寸 350mm×245mm×175mm

系统重量 5.8kg
