KVYD-5kVA/50kV 全自动工频耐压试验装置、程控工频耐压试验装置

一、概述:

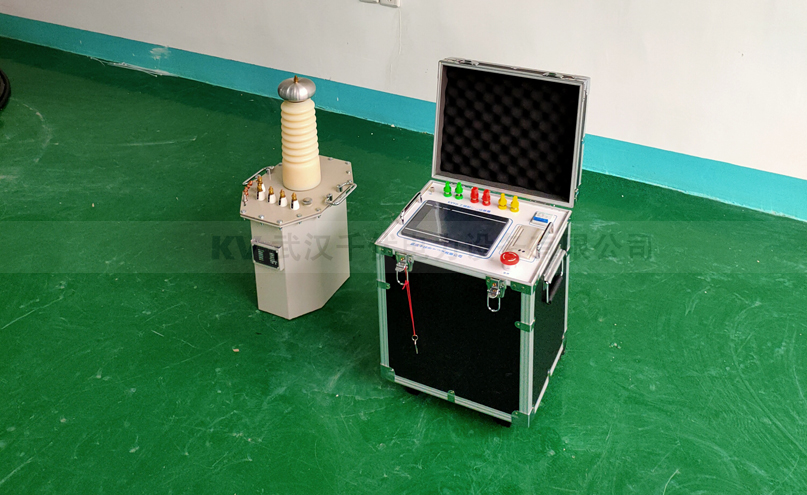

1. KVYD全自动工频耐压试验装置主要用于电力设备交流耐压试验，由自动控制部分和试验变压器二部分组成，控制部分一般5kVA以下使控制箱，方便搬运；试验变压器分为油浸式试验变压器、充气式试验变压器、干式试验变压器，根据需要选择。油浸式试验变压器具有散热好，成本低的特点；充气式和干式试验变压器具有体积小，重量轻，清洁卫生的特点；
2. 自动控制台采用先进的ARM处理器、触摸屏及可扩展手机APP操作，全部测试参数设定后自动进行测试，测试完成自动降压回零，并且可以打印或上传数据。

二、技术指标：
2.1控制台技术指标：

1. 输入电压：AC220V
2. 容量：5kVA
3. 输出电压：AC:0-250V
4. 显示方式：7寸高清触摸彩屏
5. 操作方式：自动模式、手动模式、（可选配手机无线APP自动模式、手机无线APP手动模式）
6. 采样精度：0.5%
7. 监视功能：高压电压、低压电流
8. 保护：电流、电压，闪络保护
9. 保护方式：过流保护、过压保护、闪络保护


2.2试验变压器技术指标：

1. 容量：5kVA
2. 低压电压：200V
3. 低压电流：25A
4. 高压电压：50kV
5. 高压电流：100mA
6. 测量变比：1000
7. 阻抗：10%
8. 空载电流：小于4%
9. 质量：50kg
10. 尺寸：250*350*700

三、操作步骤
本测试系统采用自动模式、手动模式及手机APP无线控制自动和手动操作模式，当手机APP开启无线控制的时候，测试系统控制权由触摸屏控制改为手机APP控制，急停按钮不受影响！

触摸屏控制自动操作：

1. 按相关试验规程连接好测试线，合上电源，系统开机进入主界面，如图2：
2. 点击界面中的自动模式图标，进入试验参数设置界面,如图3：
3. 正确输入试验参数后，点击确定按钮，才能进入试验界面，见图4，如需交流试验和直流试验进行切换，点击界面右上角的类型精选切换。如弹出参数超限制窗口，检查试验输入的试验参数设置不对的地方进行修改. ??
4. 进入试验界面后，点击开始试验图标，系统运行指示灯亮起，然后升压至试验参数所设置的目标值后，自动开始计时，计时结束后，系统自动降压至零位后断电，数据自动保存。注：如果在升压的过程中，试品出现击穿、闪络，短路现象，系统会提示“过流保护，系统正在降压归零”警告提示窗口。同时系统会记录瞬间电压和电流值，用于闪络试验测量，并可以打印试验报告。

触摸屏控制手动模式操作：

1. 按相关试验规程连接好测试线，合上电源，系统开机进入主界面，如图2：
2. 点击手动模式图标，进入试验参数设置界面。同自动模式设置参数一样。
3. 输入试验参数后，点击确定按钮，进入试验界面，如图5：
4. 进入试验界面后，点击开始试验图标，运行指示灯亮起。长按界面右侧升压箭头图标，系统开始升压，接近试验目标值80%后，点击连续模式图标，切换到点动模式图标，然后点击一下升压图标，系统就按预设的点动升压时间进行点动升压。升压到目标值后，点击开始计时图标，系统按预设的时间进行计时，计时结束后，系统开始自动降压至零位并停止试验，数据自动保存。
