一、概述：

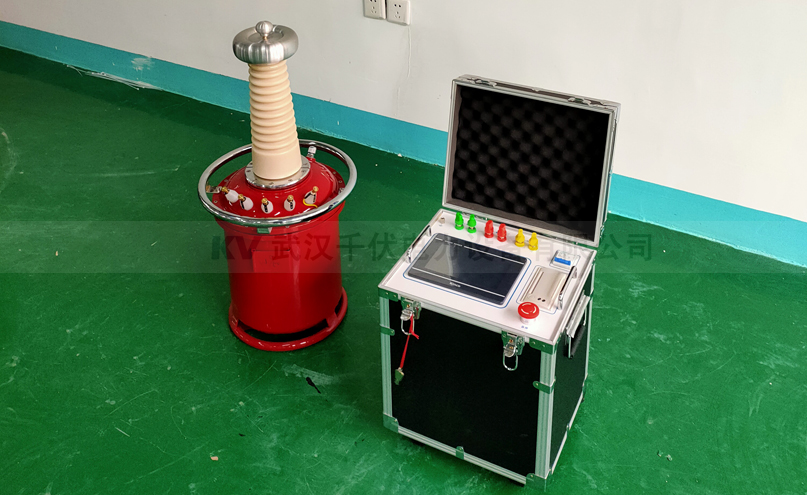

工频耐压试验是电力设备预防性试验重要的一个项目，用以判断设备绝缘性能是否符合运行条件。本装置由YDQ充气式试验变压器和KVYD全自动变压器控制箱/台组成。
二、功能特点：
- 电压、电流、时间、状态信息及提示信息等数据4.7寸大屏液晶显示，读数清晰、直观；
- 全中文界面，操作简单明了，可适应多种应用场合；
- 轻触式按键操作，所有功能均可通过按键设定，提高了产品的安全性、可靠性；
- 全数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，精度易于控制（此功能带密码保护）；
- 按键直接设定试验变压器变比（此功能带密码保护），在连接不同电压等级的试验器时，应用灵活自如，真正做到一个控制箱可与多台变压器相互配套；
- 状态提醒功能，全中文引导式操作，即使在无说明书的情况下亦可熟练操控；
- 试验过程中，屏上有闪烁的高压符号显示，时刻提醒操作人员注意安全；
- 试验结果显示功能，可自动判断试验结果（试验通过或试验失败），并能可靠记录试品过电流、闪洛或击穿时的电压；
- 试验结果声音报警功能，试验通过或试验失败时，设备会发出不同的报警声音，试验人员可直接由报警声音辨认试验的结果；
- 暂停功能，自动控制时，此功能可做到在任意点实现升压或降压的暂停，暂停时间可由试验人员灵活掌握，方便观察试品状态；
- 自动计时功能，自动控制时，当电压自动上升至设定值时，设备自动开始计时，当计时时间到，显示试验结果，设备自动回到零位；
- 手动计时功能，手动控制时，计时器可手动启动，当耐压时间到，设备自动回到零位（仅台式设备有此功能）；
- 手动控制模式，此模式类似于传统的电动升/降压方式，上升/下降由按钮控制，设备自动判断上/下限位，有过电压保护；
- 升压速度智能控制，当电压达到目标电压80%时，升压速度会自动减慢，当达到目标电压90%时，升压速度进一步减慢；
- 可选配远程通信、门联锁警灯警铃、外接分压器校验接口等；
- 采用硬、软件抗干扰技术相结合，性能稳定，抗干扰性强。
三、技术指标：
