GB 50150-2016电气装置安装工程电气设备交接试验标准

GB 50150-2016电气装置安装工程电气设备交接试验标准
8.电力变压器
8.0.4测量绕组连同套管的直流电阻，应符合下列规定：

1. 测量应在各分接的所有位置上进行。
2. 1600kVA及以下三相变压器，各相绕组相互间的差别不 应大于4%；无中性点引出的绕组，线间各绕组相互间差别不应大于2%；1600kVA以上变压器，各相绕组相互间差别不应大于 2%；无中性点引出的绕组，线间相互间差别不应大于1%。

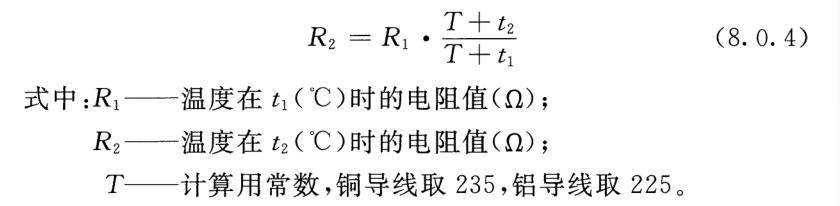

3. 变压器的直流电阻，与同温下产品出厂实测数值比较，相应变化不应大于2% ；不同温度下电阻值应按下式计算：



1. 由于变压器结构等原因，差值超过本条第2款时，可只按本条第3款进行比较，但应说明原因。
2. 无励磁调压变压器送电前最后一次测量，应在使用的分接锁定后进行。
