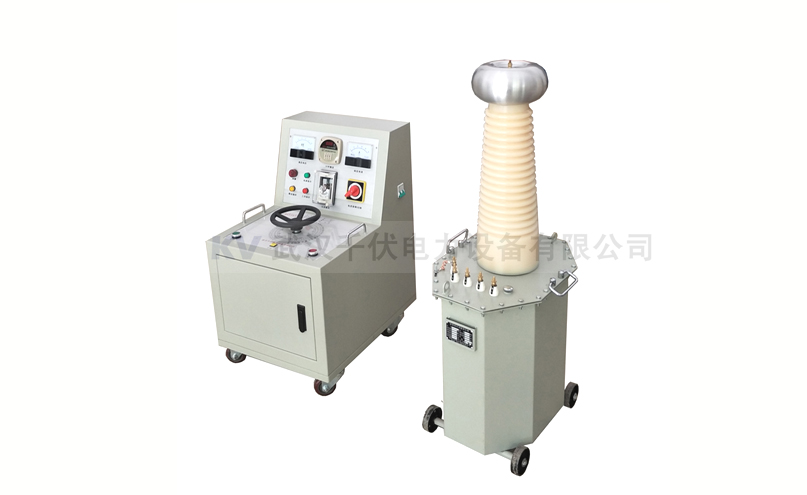

YD-10kVA/100kV 工频耐压试验装置

一、概述：

    YD-10kVA/100kV工频耐压试验装置主要用于35kV电力变压器、断路器的交流耐压试验，由于体积小重量轻适中，既可以用室内使用，也可用于现场工地耐压试验。

二、产品特点：

1. 监视功能：输出电流、仪表电压、零位指示、电源指示、工作指示、计时指示。
2. 保护功能：过流保护、时间继电器。
3. 采用新型时间继电器，计时范围更广。
4. 采用新型电流继电器，更准确、更可靠，确保人身及设备安全。
5. 结构合理，体积小，重量轻。

三、技术指标：

1. 输入电压：220V±10%  50HZ
2. 输出电压：10kV
3. 输出容量：10kVA
4. 计时范围：1S～99H
5. 环境温度：－20℃至50℃

四、操作步骤

1. 根据试验的要求，整定“时间继电器”及“过流继电器”。 过流动作设定值=过流继电器刻度盘读数×K，其中K为电流倍率转换/切除开关的状态值，分别为1，2，∞，开关处于己于×1，×2位置的K值分别为1、2，切除位置为+∞。过流继电器整定的是一次电流值，而电流指示的是泄露电流，变比为25。（注：不要使用该档，因为会使变压器失去过流保护功能而导致设备损坏）。
2. 接入电源，此时，“电源指示灯（绿灯）”亮，表示外部电源已引入。如“零位指示灯（黄灯）”亮，表示调压器在零位。如“零位指示灯”不亮，应逆时针旋转调节调压器手柄至“零位指示灯”亮。
3. 按“启动按钮”。此时，“工作指示灯（红灯）”亮，电源指示灯（绿灯）灭，报警器报警，调压器受电，可以开始升压，注意安全。
4. 以2KV/S匀速顺时针旋转调压器手柄，“零位指示灯”灭；报警器停止报警，调压至被试品规定的耐压值，并密切注视电流表。
5. 启动“计时开关”，当“计时报警闪光灯”闪烁且“计时报警”响时，表示试验时间已到；试验完成。
6. 逆时针旋转调压器手柄至“零位指示灯”亮。
7. 按“停止按钮”，此时，“电源指示灯”亮，“工作指示灯”灭。
8. 拔掉电源，拆除接线，试验结束。
9. 在升压或耐压过程中，如发生短路、闪络、击穿过流时，过流继电器动作，切断主回路。此时应将调压器逆时针旋转至零位。

五、注意事项

1. 使用过程中，本仪器应可靠接大地。
2. 升压及降压过程应匀速，不要忽快忽慢。
3. 试验过程中应随时观察监视仪表，及时发现意外情况。
4. 严格按照程序操作。

六、装箱清单

1. 试验变压器1台
2. 控制台 1台
3. 试验连接、电源线、接地线、1套
4. 使用说明书1本
5. 产品合格证（保修卡）1张
