KVYDQ-5kVA/50kV 无局放工频耐压试验装置

系统组成:

1. 变压器控制台      XCWJH-5kVA/50kV
2. 无局放试验变压器     YDQW-5kVA/50kV
3. 隔离滤波变压器     GLB-5kVA/200V
4. 耦合电容器       OWF-50kV
5. 无局放保护电阻     BR-50kV/8K
6. 局部放电检测仪     KVJF-2002



第一部分：XCWJH系列控制箱

一、产品用途

    XCWJH系列调压控制箱能平滑输出0～250的交流电压，并具有多项监视与保护功能，与试验变压器、升流器等设备配套使用或其它电气试验.

二、产品特点

1. 监视功能：输出电流、仪表电压、零位指示、电源指示、工作指示、计时指示。
2. 保护功能：过流保护、时间继电器。
3. 采用新型时间继电器，计时范围更广。
4. 采用新型电流继电器，更准确、更可靠，确保人身及设备安全。
5. 结构合理，体积小，重量轻。

三、技术指标

1. 输入电压：220V±10%  50HZ
2. 输出电压：0～250V
3. 输出容量：5kVA
4. 计时范围：1S～99H
5. 环境温度：－20℃至50℃



第二部分：YDQW-5kVA/50kV充气式无局放试验变压器

一、概述：

    YDQW充气式无局放试验变压器采用特殊结构及精密工艺使得其局放量能控制在较小的范围内。外形工艺精度高。适用于现场和试验室。方便适用。

二、结构：

1. YDQW系列产品其设计构思，材质选择及工艺流程都是全新的。因此不仅体积小、重量轻、外形美、而且各项技术指标都达到了<<JB3570－98>>标准要求。
2. YDQW系列产品采用优质冷轧30Q－130取向硅钢片叠成多级圆柱框形铁芯，在特制的高强度绝缘筒上用QZ型导线直接连续绕制高压塔式线圈。外壳是适形尺寸，内充入SF6气体。
3. YDQW产品是在普通变压器的基础上加上特殊的电气结构及精细的制作工艺，使得此型号变压器局部放电量很小，有利于用局放仪在高电压状态下判别其它电气设备（如GIS、CVT、电缆附件、主变、互感器等）的局放量。

三、技术参数

1. 额定容量：5kVA
2. 输入电压：200V±10%
3. 输出电压：0-50kV
4. 额定电压下系统局放量≤5PC
5. 输出电流：100mA
6. 电压精度：AC 1.5%
7. 电源失真度：＜3%
8. 绝缘介质：SF6气体



第三部分：GLB-5kVA/200V隔离滤波变压器

    主要结构为隔离变压器及离波装置，可以有效摒除电源中存在的杂波及各种干扰。

1. 输入电压：200V±10%
2. 输出电压：200V±10%
3. 额定容量：5kVA
4. 空载损耗≤5%
5. 阻抗电压≤5%
6. 重量：30Kg
7. 衰减效果： 10KHZ-100KHZ≥ 20db，100KHZ-30MKZ≥ 60db



第四部分：OWF-50kV耦合电容器分压器

1. 节长800mm，
2. 节重23Kg
3. 一个顶环
4. 电容量：500PF
5. 局放量≤5PC



第五部分：BR-50kV/8K无局放保护电阻

1. 外形尺寸：直径60mm*长度600mm
2. 重量：3kg
3. 配套试验连接线、屏蔽罩、屏蔽线等



第六部分：KVJF-2002型局部放电检测仪

一、概  述

    KVJF-2002型局部放电检测仪是近年来新研制生产的又一新颖局部放电检测仪。广泛适用于变压器、互感器、高压开关、氧化锌避雷器、电力电缆等各种高电压电工产品的局部放电的测量，产品的型式试验，绝缘的运行监督等。

    本仪器检测灵敏度高，试样电容复盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）。仪器经适当定标后能直读放电脉冲的放电量，指针式表头和数字式表头同时显示，指针式表头能按需要方便地选择对数刻度或线性刻度指示。

    本仪器是电力部门、制造厂商和科研院所等单位广泛使用的实用的局部放电测试仪器。

二、主要技术指标

1. 可测试品的电容量范围6pF--250μF
2. 检测灵敏度

   输入单元序号	调谐电容	单位	灵敏度（pC）
   1	6-25-100	pF	0.02
   2	25-100-400	pF	0.04
   3	100-400-1500	pF	0.06
   4	400-1500-6000	pF	0.1
   5	1500-6000-25000	pF	0.2
   6	0.006-0.025-0.1	μF	0.3
   7	0.025-0.1-0.4	μF	0.5
   8	0.1-0.4-1.5	μF	1
   9	0.4-1.5-6.0	μF	1.5
   10	1.5-6.0-25	μF	2.5
   11	6.0-25-60	μF	5
   12	25-60-250	μF	10
   13	电 阻		0.5

3. 放大器频带：
   • 低端：10kHz、20kHz、40kHz任选
   • 高端：80kHz、200kHz、300kHz任选
4. 放大器增益调节：
   •  粗调六档，档间增益20±1db；细调范围>20db

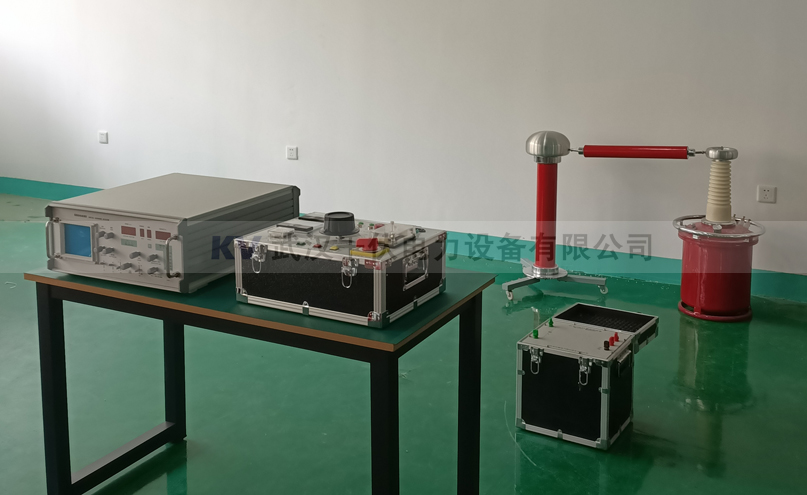

局放测试装置配置及操作步骤

TCWJ变压器控制台

GLB隔离变压器

YDQW无局放试验变压器

OWF耦合电容器

KVJF-2002局部放电检测仪
