OHV VLF/M60+电缆振荡波局放测试系统

一、概述

    OHV M60+系列是德国进口产品，是一种可以定位的局放试验装置。系统测试频率为20Hz 到几百赫兹的阻尼交流电压（DAC）。
M60+系列是集成式局部放电定位系统，主要用于中压电缆的局放诊断。系统测试频率为20Hz 到几百赫兹的阻尼交流电压（DAC）。系统在测试过程中产生的阻尼交流电压最高可达60kV，并结合先进的系统硬件与系统软件来进行诊断，软件系统集VLF与DAC以及双端测试一体，现场电压测试结合了非破坏性局放测试以及介质损耗测量，是对电缆的投运，维修以及维护来讲一种基础并有效的测试手段。M60+结合了几乎针对所有中压电缆类型，如XPLE以及纸质绝缘的电缆的必要测试电压以及诊断工具。 系统在测试过程中产生的阻尼交流电压最高可达60kV，并结合先进的系统硬件与系统软件来进行诊断，主要包括：
- 新的电晶体技术和激光控制技术，如高压电晶体开关；
- 电子元件，数字式信号处理，如高压电晶体开关、高压源；
- 数字式信号处理器和过滤器；
- 无线连接以及计算机内置系统，包括局放探测器、控制单元和局放分析器。
测试回路包括：

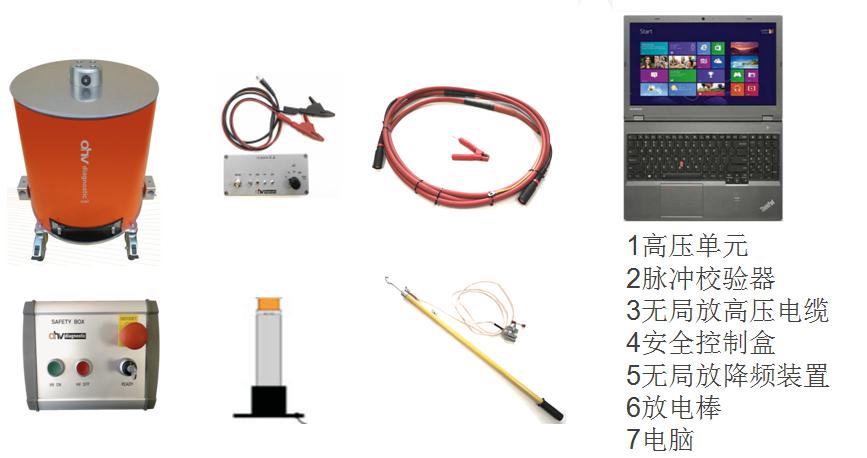

二、系统组成：



三、技术参数：

系统参数	M60+ DAC测试系统
输出电压	60 kV (peak) / 42.4kV (RMS)
DAC 频率范围	20Hz – 1000 Hz (acc. IEC 60060-3)
VLF 频率范围	0,05 Hz … 0,1 Hz … 0,5 Hz
被测物电容值范围	0,025 µF -8?µF
局放测试范围 / 局放分辨率	5 pC – 10 nC / 1 pC
测量局放信号带宽	100 – 500 kHz (acc. IEC 60270)
校准模式下的接头定位	已集成
局放定位	Wide-band, 100kHz – 20MHz?自动调整
电源	单相, 94 – 250V, 48 – 63Hz, 500VA
尺寸：不含航空箱	直径：620mm 高度：690mm
重量	65kg
现场搬运	铝合金搬运杆
信号控制	由电脑通过网线连接设备控制
软件	ohv diagnostic suite 包括TDR, 定位图, PRPDA 模式识别,导入其他测试数据格式，生成测试报告 含双端及超低频一体化软件包括TDR, 定位图, PRPDA 模式识别,导入其他测试数据格式，生成测试报告
